Die Last wird als Schwerkraftlast auf die Fläche der Bohrung angewendet.
strCmdForLoad = "<Load Name=""Gravity Load"" ID=""1"" Type=""3"" SubType="""" EntitiesCount=""1"" Subcases=""1"" ArrowLength=""50"" ArrowColor=""65280"" DisplayDensity=""4"" Direction=""0"" CoordinateSystemID=""0"" Display=""1"" Fx=""0.0[N]"" Fy=""-9.81456[N]"" Fz=""0.0[N]"" HasVariableLoad=""0"" HasHeatGenTable=""0"" HadConvCoeffTable=""0"" HasRadTable=""0"" HasTransTable=""0"" HasVelTransTable=""0"" HasAccTransTable=""0"" HasVelFreqTable=""0"" HasAccFreqTable=""0"" HasFreqTable=""0"" HasFreqPhaseTable=""0"" HasAccFreqPhaseTable=""0""><Entity1 GeometryType=""0"" GeometryID="""" ComponentName=""Tutorial 2""/></Load>"
Type = 3 steht für die Verwendung einer Schwerkraftlast. GeometryType = 0 gibt an, dass die Last für alle Scheitelpunkte des Subcase angewendet wird.

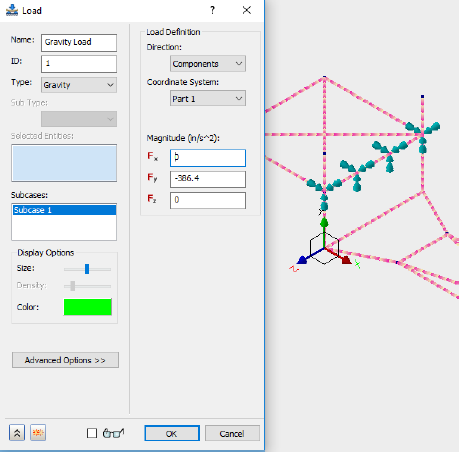

Diese Befehle entsprechen der Anwendung der Last über die Benutzeroberfläche.

Die Struktur wird durch die Verwendung einer festen Randbedingung beschränkt.
strCmdForConstraint = "<Constraint Name=""Fixed Beams"" ID=""1"" Type=""0"" CoordinateSystemID=""0"" Tx=""1"" Ty=""1"" Tz=""1"" Rx=""1"" Ry=""1"" Rz=""1"" EntitiesCount=""2"" ArrowLength=""50"" ArrowColor=""14803200"" DisplayDensity=""4"" SubcaseCount=""1"" Subcases=""1""><Entity2 GeometryType=""3"" GeometryID=""42"" ComponentName=""Tutorial 2""/><Entity1 GeometryType=""3"" GeometryID=""30""/></Constraint>"
Type = 0 steht für die Verwendung einer strukturellen Abhängigkeit. Jede Komponente (Tx, Ty, Tz, Rx, Ry, Rz) wird durch einen Wert 1 definiert. Dieser gibt eine feste Randbedingung an. GeometryType = 3 gibt an, dass die Randbedingung angewendet wird auf zwei Skizzenelemente mit IDs von 42 und 30.

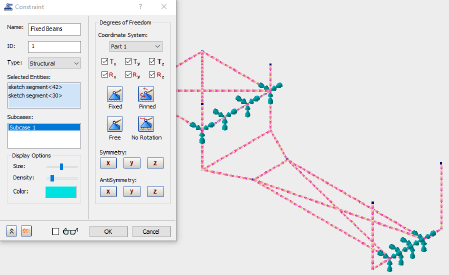

Diese Befehle entsprechen der Anwendung der Abhängigkeit über die Benutzeroberfläche.

Das Modell ist jetzt definiert und wir können den iLogic-Befehl hinzufügen, der das Modell löst.
strCmdForSolve = "<RunAnalysis/>"
