Material erstellen
Die Struktur besteht aus einem Karbonstahlmaterial. Mit den iLogic-Befehlen können wir die vollständige Materialdefinition angeben.
- Kopieren Sie den folgenden Text:
strCmdForNewMaterial = "<NewMaterial Name=""AISI Carbon Steel "" ID=""2"" Type=""0"" IdealisationIDList="""" DENS=""8027.2[kg/m^3]"" GE=""0.0"" REFT=""[K]"" EX=""193050000000.0[Pa]"" GXY="""" NUXY=""0.27"" ALPX=""0.00001728[/K]"" SIGXT=""241320000.0[Pa]"" SIGXC=""[Pa]"" SIGYLD=""[Pa]"" C=""900.0[J/(kg K)]"" KX=""221.78[W/m K]"" FailureTheory_Type=""1"" HasConductivityTable=""0"" HasYoungsModulusTable=""0"" NonLinearType=""0"" SN_B="""" SN_Smu=""[Pa]"" SN_N0="""" SN_KF="""" SN_Be="""" SN_Se=""[Pa]"" EN_SF="""" EN_EF="""" EN_B="""" EN_C="""" HasPPFA=""0""/>"

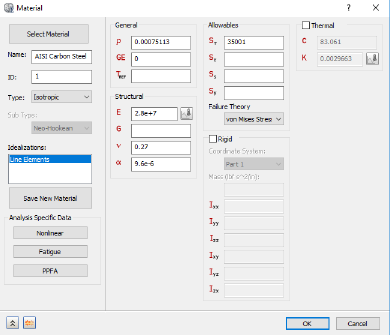

- Diese Befehle entsprechen der Erstellung eines Materials über die Benutzeroberfläche.
- Fügen Sie den Text unterhalb der vorhandenen Befehle im Dialogfeld Regel bearbeiten ein.
- Drücken Sie die Eingabetaste oder zweimal die Zurück-Taste, um nach unten in eine neue Zeile zu gelangen.
Erstellen einer Linienelement-Idealisierung
Für diese Simulation wenden wir Linienelemente auf unsere Struktur an. Hierzu erstellen wir eine neue Linientyp-Idealisierung.
- Kopieren Sie den folgenden Text:
strCmdFornewIdealization = "<NewIdealization Name=""Line Elements"" ID=""1"" Type=""0"" LineElementType=""1"" InputType=""2"" ShapeType=""12"" HasTapperedBeam=""0"" DIM1_EndA=""0.1016[m]"" DIM2_EndA=""0.1016[m]"" DIM3_EndA=""0.00635[m]"" DIM4_EndA=""0.00635[m]"" HasAssociatedGeo=""0"" PreLoadType=""0"" OffsetType=""0"" AddToFEModel=""1"" Color=""11087083"" CoodinateSystemID=""0"" MaterialID=""2"" EntitiesCount=""0""/>"
Type = 0 steht für die Verwendung von Linienelementen. LineElementType = 1 steht für die Verwendung von Balkenelementen. InputType = 2 und ShapeType = 12 stehen für die Verwendung von quaderförmigen Querschnitten für die Linienelemente.

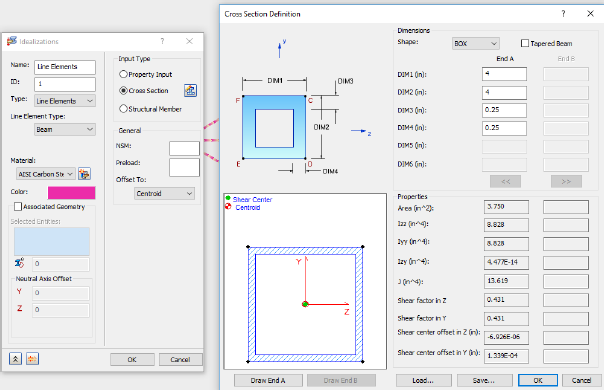

Diese Befehle entsprechen der Definition der Idealisierung über die Benutzeroberfläche.
- Fügen Sie den Text unterhalb der vorhandenen Befehle im Dialogfeld Regel bearbeiten ein.
- Drücken Sie die Eingabetaste oder zweimal die Zurück-Taste, um nach unten in eine neue Zeile zu gelangen.
Erstellen des Netzes
Das Netz wird anhand von zwei Befehlen definiert. Der Befehl <MeshModel> für die Definition der Eigenschaften des Netzes und der Befehl <GenerateMesh> zum Erstellen des Netzes.
- Kopieren Sie den folgenden Text:
strCmdForMeshModel = "<MeshModel AnalysisID=""1"" HasContiniousMeshing=""0"" HasMeshTable=""0"" ElementSize=""0.1016[m]"" Tolerance=""0.0000000203[m]"" ElementOrder=""3"" HasRefinmentRatio=""1"" RefinmentRatio="""" MinTriangleAngle=""[rad]"" MaxTriangleAngle=""[rad]"" MaxElementGrowthRate="""" SuppressShortFeature="""" MinFeatureAngle=""[rad]"" HasProjectMidsideNodes=""0""/>" strCmdForMesh = "<GenerateMesh/>"
ElementOrder = 3 steht für die Verwendung von parabolischen Elementen.
Diese Befehle entsprechen der Definition des Netzes über die Benutzeroberfläche.
- Fügen Sie den Text unterhalb der vorhandenen Befehle im Dialogfeld Regel bearbeiten ein.
- Drücken Sie die Eingabetaste oder zweimal die Zurück-Taste, um nach unten in eine neue Zeile zu gelangen.
