In Autodesk Inventor sind drei Befehle in der Gruppe Analyse in der Multifunktionsleiste von Inventor Nastran verfügbar: Neu, Bearbeiten und Importieren aus Spannungsanalyse. Diese Befehle werden unten beschrieben.
Neu
Dieser Befehl wird verwendet, um eine neue Analyse zu definieren. Wenn Sie auf diese Schaltfläche klicken, wird das Dialogfeld Analyse geöffnet. Nachdem Sie die Einstellungen festgelegt und auf OK geklickt haben, um das Dialogfeld zu schließen, wird die neue Analyse in der Modellstruktur angezeigt (direkt nach der aktuellen Analyse, falls bereits eine Analyse definiert war). Die neue Analyse wird auch zur derzeit aktiven Analyse.
Bearbeiten
Mit diesem Befehl wird das Dialogfeld Analyse geöffnet, in dem Sie die mit der aktuell aktiven Analyse verbundenen Einstellungen bearbeiten können. Er entspricht dem Befehl Bearbeiten im Kontextmenü, das angezeigt wird, wenn Sie mit der rechten Maustaste auf eine Analyse in der Autodesk Nastran-Modellstruktur klicken.
Importieren aus Spannungsanalyse

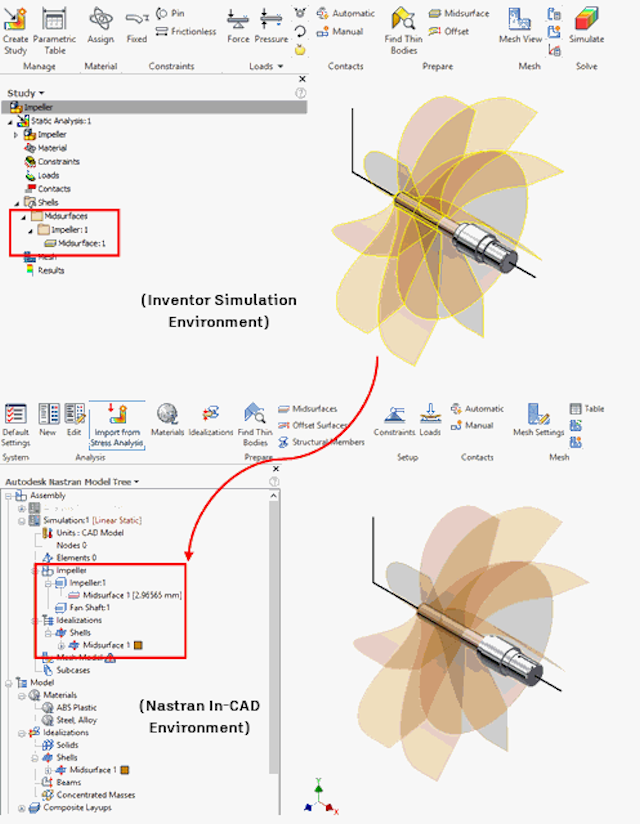

Autodesk Inventor Nastran ermöglicht Ihnen den Import von FEM-Details, die in der Inventor Spannungsanalyse-Umgebung definiert wurden. Importiert werden können Lasten, Abhängigkeiten, Materialien mit zugehörigen physikalischen Eigenschaften, Netzsteuerung, Mittelflächen, Versatzfläche, Flächenkontakte und anwendbare Analyseeinstellungen.
