Neue Materialausrichtung

Mit dieser Option ist es möglich, auf Flächen mit Schalenelementen eine Materialausrichtung anzugeben.

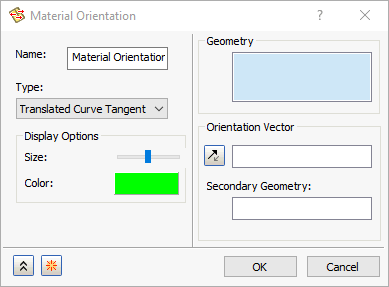

Klicken Sie in der Bauteil- oder Baugruppen-Baumstruktur mit der rechten Maustaste auf Analyse > Neu > Materialausrichtung. Das Dialogfeld Materialausrichtung wird geöffnet, wie unten dargestellt.

Es gibt acht Optionen zum Festlegen der Material-Ausrichtung auf einer Oberfläche. Klicken Sie auf das Pulldown-Menü Typ, und wählen Sie eine der folgenden Methoden aus:

• Vektorprojektion
• Kurventangente
• Gedrehte Kurventangente
• Übersetzte Kurventangente
• Oberflächenrichtung U
• Oberflächenrichtung V
• Oberflächenrichtung -U
• Oberflächenrichtung -V

Autodesk Inventor Nastran ermöglicht Ihnen, Flächen mit einem Schalennetz im Bereich Geometrie auszuwählen.

Anzeigeoptionen ermöglicht Ihnen, die Größe und die Farbe des Material-Ausrichtungsvektors zu ändern.

Auf den folgenden Seiten werden die verschiedenen Methoden zur Definition der Ausrichtung im Pulldown-Menü Typ ausführlicher beschrieben.

In Verbundanalysen bedeutet eine Nullwinkel-Lage, dass die Lage in Richtung der Material-Ausrichtung ausgerichtet ist.
