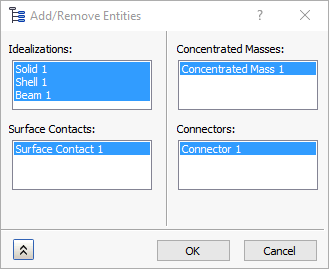

Wenn Sie mit der rechten Maustaste auf den Analyseknoten im Browser (Inventor Nastran-Modellstruktur) klicken und Objekte hinzufügen/entfernen wählen, wird das folgende Dialogfeld angezeigt:
Das Dialogfeld enthält die folgenden Abschnitte:
- Idealisierungen
- Flächenkontakte
- Konzentrierte Massen
- Verbinder
Sie können Idealisierungen, die in das Analysemodell aufgenommen werden sollen, in jedem der vier Abschnitte wählen. Hervorgehobene Elemente werden in die Analyse eingeschlossen; nicht hervorgehobene Elemente sind ausgeschlossen. Alternativ dazu können Sie Elemente aus dem Knoten Idealisierungen im Zweig Modell im Browser in den Knoten Idealisierungen im Zweig Bauteil/Baugruppe im Browser ziehen, um sie in die Analyse einzubeziehen.

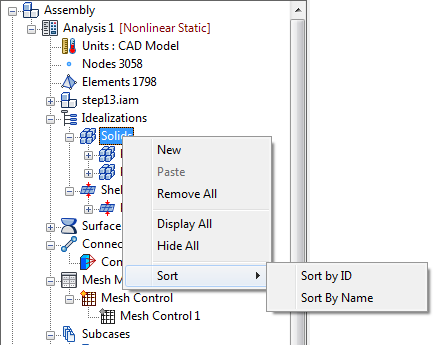

Ein einzelner Knoten Idealisierungen ist im Browser-Knoten Bauteil/Baugruppe eingeschlossen. Innerhalb dieses Knotens sehen Sie einen Unterknoten für jeden der fünf Typen von Idealisierungen, die in die Analyse eingeschlossen werden (Volumenkörper, Schalen, Balken, konzentrierte Massen und Verbinder). Die Flächenkontakte werden in einem separaten Browser-Knoten aufgelistet (nicht innerhalb von Idealisierungen). Mithilfe des Kontextmenüs können Sie neue Idealisierungen direkt im Zweig Bauteil/Baugruppe erstellen, ohne zuerst zum Zweig Modell gehen zu müssen. Sie können auch eine oder alle Idealisierungen in einer Gruppe entfernen, Idealisierungen anzeigen oder ausblenden oder diese sortieren:
Für alle Unterknoten im Zweig Idealisierungen ist das gleiche Kontextmenü verfügbar, das dieselben Optionen enthält, mit den folgenden Ausnahmen:
- Wenn Sie einen übergeordneten Knoten einer Gruppe auswählen (wie Volumenkörper, Balken oder Verbinder), wird der Befehl Alles entfernen im Kontextmenü angezeigt. Verwenden Sie diesen Befehl, um alle untergeordneten Objekte in der Gruppe zu entfernen.
- Wenn Sie ein oder mehrere untergeordnete Objekte innerhalb einer Gruppe auswählen (z. B. physikalische Eigenschaft 1 und/oder physikalische Eigenschaft 2), wird der Befehl Entfernen im Kontextmenü angezeigt. Mit diesem Befehl werden nur die aktuell ausgewählten Elemente in der Gruppe entfernt. Darüber hinaus werden die Befehle für das Sortieren im Kontextmenü für die untergeordneten Objekte nicht angezeigt.
