Dieses Objekt ist die nächste untergeordnete Ebene in der Modellstruktur unter Analyse. Bietet eine Option zur Definition eines Einheitensystems im Dialogfeld Analyse.
Einheitensystem:
- CAD-Modell: Das Vorgabe-Einheitensystem, das in den Dokumenteinstellungen der CAD-Umgebung definiert ist.
- SI: Das MKS-System (Meter, Kilogramm, Sekunden, Newton, Kelvin und Grad).
- Geänderte SI: Das modifizierte MKS-System (Millimeter, Tonne, Sekunden, Newton, Kelvin und Grad).
- Englisch: Das britische Einheitensystem (Zoll, Pfund, Sekunden, Quadrat pro Zoll, Sekunden, Pfund, Fahrenheit und Grad).
- CGS: Das System, mit dem die Vorgabeeinheiten auf Zentimeter, Gramm, Sekunden, Dyn, Celsius und Grad eingestellt werden.

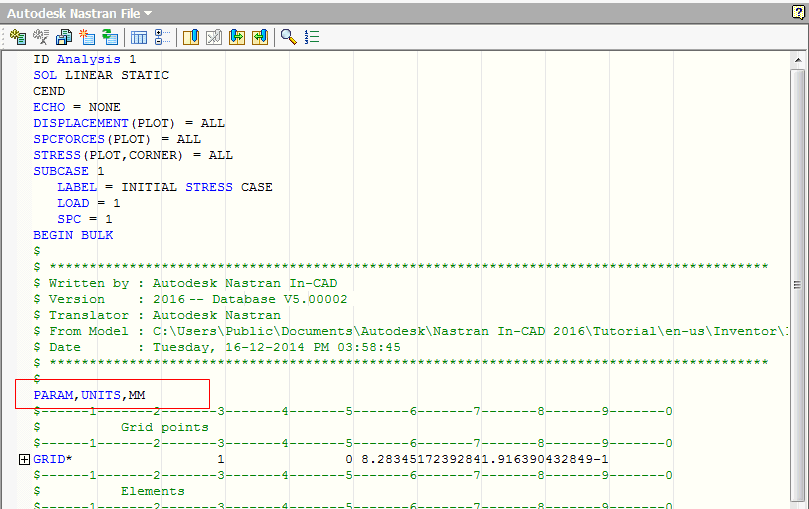

Die im Formular Analyse ausgewählten Einheiten werden lediglich für diese bestimmte Analyse definiert. Die Einheiten werden ebenfalls in die Nastran-Massendatendatei als PARAM, UNITS, Längeneinheit exportiert (z. B. IN oder MM).

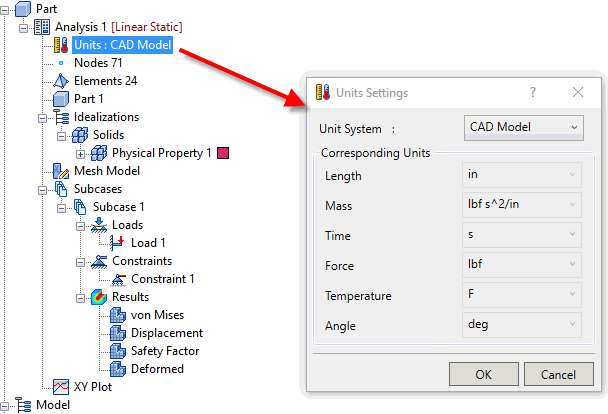

Wenn die Einheiten definiert sind, werden diese in der Struktur unter Analyse angezeigt, und Sie können das Einheitensystem bearbeiten (wie in der folgenden Abbildung gezeigt).
Die Anzeigeeinheiten werden ebenfalls oben in der Legende für die Ergebniskonturdarstellungen angezeigt. In diesem Fall gibt es ein Dropdown-Menü, um schnell zu alternativen Einheiten zu wechseln.
