Nastran-Datei erstellen

Diese Option erzeugt die Nastran-Datei aus der Registerkarte Nastran-Datei, sodass Sie weitere Änderungen an der Nastran-Massendatendatei vornehmen können.

Änderungen in der Nastran-Datei, die sich auf Funktionen in der grafischen Benutzeroberfläche (GUI) beziehen, werden dargestellt.

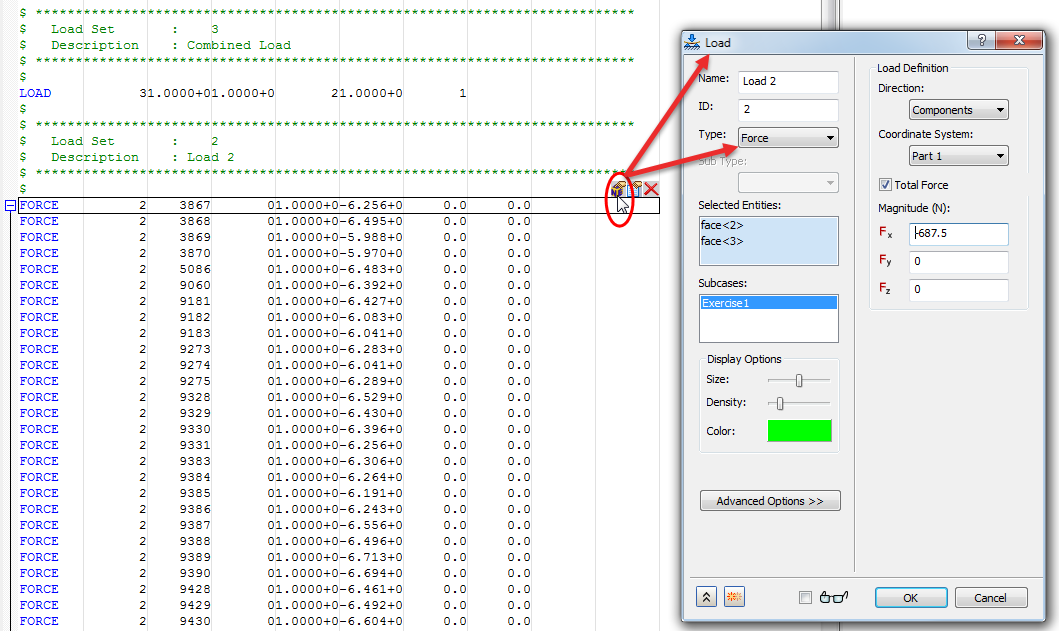

Sie können direkt aus Einträgen der Massendatendatei zu dem Programmbereich oder Dialogfeld wechseln, in dem das Objekt erstellt wurde. Wählen Sie zum Beispiel eine Kraftlast in der Nastran-Datei, und klicken Sie auf das Symbol ganz links, das rechts neben der Karte Kraft angezeigt wird. Das Dialogfeld Last wird geöffnet und zeigt die ausgewählte Kraft an. Sie können die Last bei Bedarf bearbeiten.

Anmerkung: Die drei Symbole, die angezeigt werden, wenn eine Karte ausgewählt ist (siehe Abbildung oben), sind wie folgt definiert:

• Linkes Symbol: Springen zum zugehörigen Dialogfeld oder Programmbereich, in dem die Karte erstellt wurde
• Mittleres Symbol: Bearbeiten der Karte
• Rechtes Symbol: Löschen der Karte

Die Nastran-Datei kann auch erstellt werden, indem Sie mit der rechten Maustaste auf einen leeren Bereich in der Modellstruktur klicken und Nastran-Datei erstellen aus dem Kontextmenü wählen.

Die folgende Symbolleiste ist für die Bearbeitung erstellter Nastran-Dateien verfügbar.

• Nastran-Datei ausführen: Sendet die aktuelle Nastran-Massendatendatei zum Autodesk Nastran-Solver.
• Nastran-Datei speichern: Hier können Sie die aktuelle Massendatendatei unter einem anderen Namen speichern.
• Neue Karte einfügen: Generiert eine neue Massendateneingabe.
• Nastran-Datei aktualisieren: Aktualisiert die Massendatendatei, wenn Änderungen nicht sofort angezeigt werden oder die Massendatenseite leer ist.
• Weite Feldmarkierungen anzeigen/ausblenden: Damit werden Feldmarkierungen für die Massendatendatei angezeigt bzw. ausgeblendet. Die Option verfügt über drei Einstellungen:
  • Deaktiviert
  • Eng (alle 8 Zeichen)
  • Weit (alle 16 Zeichen)
• Alle erweitern/ausblenden: Ermöglicht das Erweitern und Ausblenden aller Massendateneinträge.
• Lesezeichen hinzufügen: Mit dieser Option können Sie bestimmte Positionen innerhalb der Massendatendatei mit Lesezeichen versehen.
• Lesezeichen löschen: Löscht ein erstelltes Lesezeichen.
• Vorheriges Lesezeichen: Wechselt zum vorherigen Lesezeichen.
• Nächstes Lesezeichen: Wechselt zum nächsten Lesezeichen.
• Suchen: Sucht Text in einer Massendatendatei.
• Zeilennummern anzeigen: Damit werden Zeilennummern der Massendatendatei angezeigt bzw. ausgeblendet.
