Eine stetige Linie verrunden – Beispiel

Dieses Beispiel veranschaulicht, wie Sie eine stetige Linie mithilfe der Kurveneditor-Registerkarte verrunden.

1. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Linien > Stetig, um die Stetige Linie-Symbolleiste anzuzeigen.

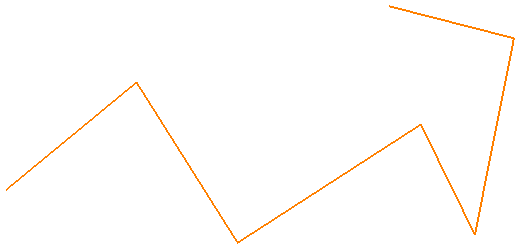

2. Zeichnen Sie die stetige Linie im Grafikbereich, oder verwenden Sie den Koordinaten-Bereich der Symbolleiste, um die stetige Linie zu beschreiben.



3. Klicken Sie auf , um dieses Segment zu beenden.

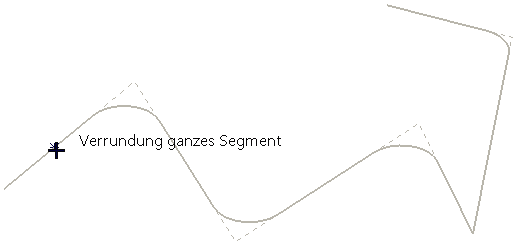

4. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kreise & Bögen > Getrimmte Verrundung, und halten Sie den Cursor über die stetige Linie.



5. Wählen Sie die stetige Linie aus.

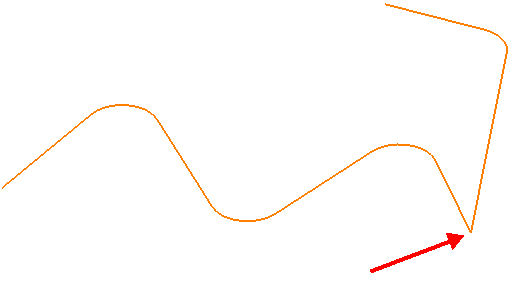

Anmerkung: Es wird keine Verrundung erstellt, wenn die Verrundung nicht tangential zwischen zwei aufeinanderfolgenden Liniensegmenten platziert wird. Verwenden Sie einen kleineren Radius, um eine Verrundung zu erstellen.
