Wählen Sie eine Option aus dem Kreise & Bögen-Menü aus, um neue Bögen oder vollständige Kreise zu erstellen. Sie können die Bögen und Kreise entweder interaktiv oder durch Eingabe von Koordinaten definieren.
Alle Optionen in diesem Menü zeigen ihre eigene individuelle Symbolleiste an.
- Kreis – Mit dieser Option können Sie einen Kreis erstellen, indem Sie die Mitte und den Radius angeben.
- Bogen durch 3 Elemente – Mit dieser Option können Sie einen Bogen erstellen, indem Sie das Start-, End- und ein drittes Element auf dem Kreisumfang angeben. Elemente können Punkte, Linien, Bögen oder Kreise sein.
- Bogenzentrum – Klicken Sie auf diese Schaltfläche, um einen Bogen zu erstellen, indem Sie die Mitte, den Start- und Endpunkt angeben.
Bogen umschalten – Klicken Sie auf diese Schaltfläche, um den Komplementärbogen zu erstellen.Konvertiert:
In dieses um:

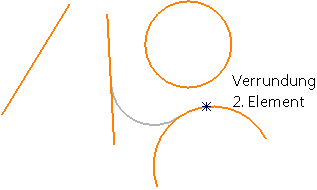

- Verrundung – Klicken Sie auf diese Schaltfläche, um zwei Kurven oder alle scharfen Ecken in einer zusammengesetzten Kurve auf einen angegebenen Radius zu verrunden und zu stutzen. Verrundungen sind möglich, zwischen:
- zwei Linien.
- einer Linie und einem Bogen.
- zwei Bögen.
Kreis
Bogen
Kreise sind nicht getrimmt, Bögen jedoch. Die verrundeten Kurven werden nicht in einer Kurve zusammengefasst. Die einzige Ausnahme sind stetige Linien, die verrundet sind.
- zwei Linien.
- Verrundung ohne Trimmen – Klicken Sie auf diese Schaltfläche, um zwei Kurven oder alle scharfen Ecken in einer zusammengesetzten Kurve ohne Stutzen auf einen angegebenen Radius zu verrunden.
Verrundungen sind immer getrimmt, wenn Sie eine stetige Linie auswählen. Außer beim Trimmen funktioniert dies ebenso wie eine Verrundung.
