Nullpunktversatz anwenden

Dieses Beispiel veranschaulicht, wie Sie unter Verwendung des Channels.dgk-Modells im Beispiele-Ordner Nullpunktversatzkonturen erstellen und diese auf Werkzeugwege anwenden.

Werkzeugwege erstellen und zu einem NC-Programm hinzufügen

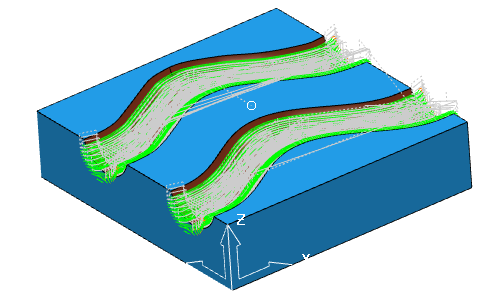

1. Bevor Sie Nullpunktversatzkonturen anwenden können, müssen Sie die entsprechenden Werkzeugwege erstellen, um den Kanal zu bearbeiten:
   • Schruppen — Modellausräum-Werkzeugweg, der einen Torusfräser mit einem Durchmesser von 15, einem Eckradius von 1 und einer Länge von 75 einsetzt.
   • Restmaterial-Schruppen — Modellausräum-Werkzeugweg, der ein Kugelwerkzeug mit einem Durchmesser von 15 und einer Länge von 75 verwendet.
   • Steil- und Flachbereichsschlichten — Steil- und Flachbereichsschlichten verwendet ein Kugelwerkzeug mit einem Durchmesser von 10 und einer Länge von 50.



2. Erstellen Sie vier identische Werkzeugwege:
   1. Klicken Sie mit der rechten Maustaste im Explorer auf den Schruppwerkzeugweg und wählen Sie Einstellungen aus, damit der Modellausräumen-Dialog angezeigt wird.
   2. Klicken Sie im Dialog auf , um eine Kopie des Werkzeugwegs zu erstellen.
   3. Klicken Sie auf Berechnen.
   4. Ohne den Dialog zu schließen, klicken Sie auf .
   5. Klicken Sie auf Berechnen.

      Dadurch wird eine weitere Kopie des Werkzeugwegs erstellt. Wiederholen Sie dies erneut, sodass vier Exemplare des Schrupp-Werkzeugweges vorliegen.

3. Wiederholen Sie Schritt 1, um vier Restmaterial-Schruppwerkzeugwege und vier Steil- und Flachbereichsschlichten-Werkzeugwege zu erstellen.
4. Erstellen Sie ein NC-Programm.
   1. Im Explorer klicken Sie mit der rechten Maustaste auf NC-Programme und wählen Sie die Option NC-Programm erstellen aus.

      Dies zeigt den NC-Programm-Dialog an.

   2. Geben Sie im Dialogfeld NC-Programm den folgenden Namen ein: Kanal mit Nullpunktversatzkonturen.
   3. Klicken Sie auf Akzeptieren.
5. Wählen Sie alle Werkzeugwege im Explorer aus, klicken Sie mit der rechten Maustaste, und wählen Sie Anfügen an > NC-Programm.

Nullpunktversatzkonturen erstellen und anwenden

1. Erstellen Sie die Nullpunktversatzkonturen:

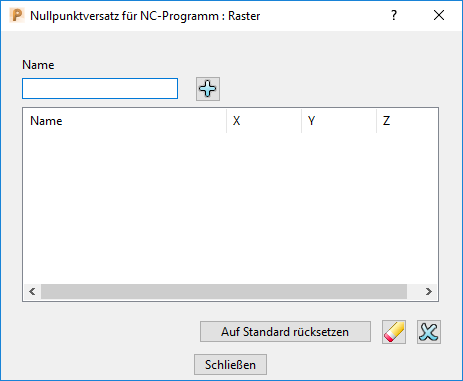

   1. Wählen Sie im NC-Programm-Dialog Folgendes aus. Dadurch wird der Nullpunktversatz für NC-Programm-Dialog geöffnet.



   2. Geben Sie im Namen-Feld G55 ein und klicken Sie auf .
   3. Klicken Sie in der Nullpunktversatz-Tabelle auf das X-Feld und geben Sie 300 ein. Drücken Sie dann auf die Eingabetaste.
2. Wiederholen Sie Schritt 1, um zwei weitere Nullpunktversatzkonturen zu erstellen:
   • G56 mit einem Y-Wert von 300.
   • G57 mit einem X-Wert von 300 und einem Y-Wert von 300.
3. Klicken Sie auf Schließen.
4. Führen Sie die Nullpunktversatzkonturen bei Werkzeugwegen im NC-Programm durch.
   1. Klicken Sie im NC-Programm-Dialog auf . Dadurch werden die Werkzeugwege in der Tabelle NC-Programm Werkzeugweg im größenverstellbaren Werkzeugwegtabelle-Fenster angezeigt.
   2. Wählen Sie im Werkzeugwegtabelle-Fenster Schruppen_1 aus und wählen Sie dann im NC-Programm-Dialog G55 aus der Nullpunktversatz-Liste aus.



      Dies führt den Nullpunktversatz G55 beim Schruppen_1-Werkzeugweg durch.

5. Wählen Sie Schruppen_1_1 aus und wenden Sie den Nullpunktversatz G56 an.
6. Wählen Sie Schruppen_1_1_1 aus und führen Sie den Nullpunktversatz G57 durch.
7. Wiederholen Sie diesen Prozess, bis die Nullpunktversatzkonturen auf alle restlichen Werkzeugwege angewendet wurde.

   Führen Sie keinen Nullpunktversatz bei den ursprünglichen Werkzeugwegen durch. Wenden Sie G55 auf die Werkzeugwege an, die auf _1 enden, G56 auf Werkzeugwege, die auf _1_1 enden und G57 auf Werkzeugwege, die auf _1_1_1 enden.

8. Klicken Sie im NC-Programm-Dialog auf Anwenden.

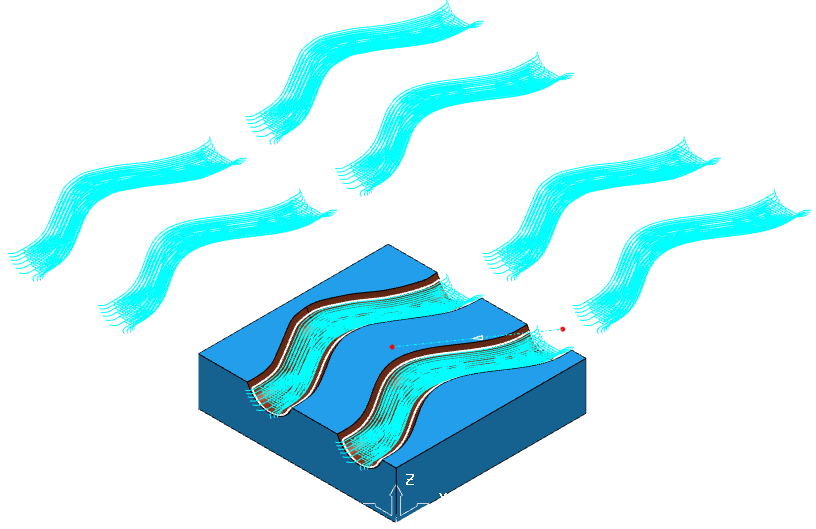

9. Zeichnen Sie (), damit die Werkzeugwege an ihren neuen Positionen angezeigt werden, das Kanal mit Nullpunktversatzkonturen NC-Programm.
