Anzeigen zusätzlicher Informationen auf der Übersichtsseite

In diesem Beispiel wird gezeigt, wie Sie die Vorlage Summary.html (im Einrichtblätter-Ordner) so ändern, dass auf der Übersichtsseite die folgenden zusätzlichen Informationen angezeigt werden:

• Anzahl der Werkzeugwege und Werkzeuge in einem NC-Programm
• Liste der WKZ-Namen
• Geometrie und ein Diagramm für jedes Werkzeug

1. Öffnen Sie die Datei Summary.html in einem XML-Editor. Dieses Beispiel verwendet NotePad++.

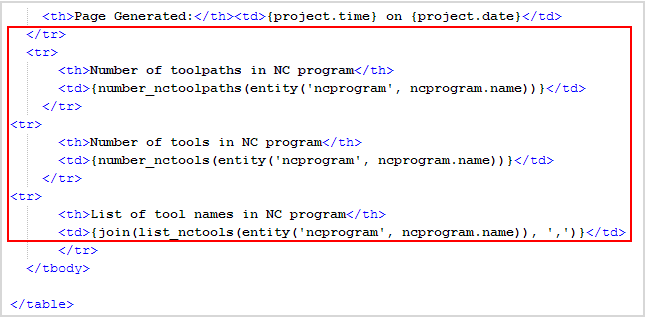

2. Damit auf der Übersichtsseite die Anzahl der Werkzeugwege und Werkzeuge und eine Liste der WKZ-Namen angezeigt wird, geben Sie die folgenden Elemente unterhalb des Elements Seite erstellt ein:



3. Um auf der Übersichtsseite die Geometrie und ein Diagramm für jedes Werkzeug anzuzeigen:

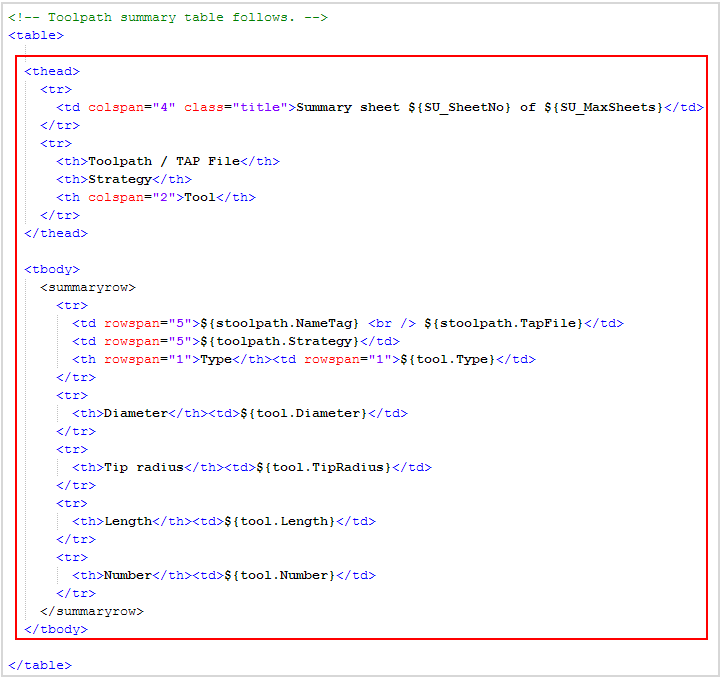

   1. Entfernen Sie den folgenden Abschnitt:

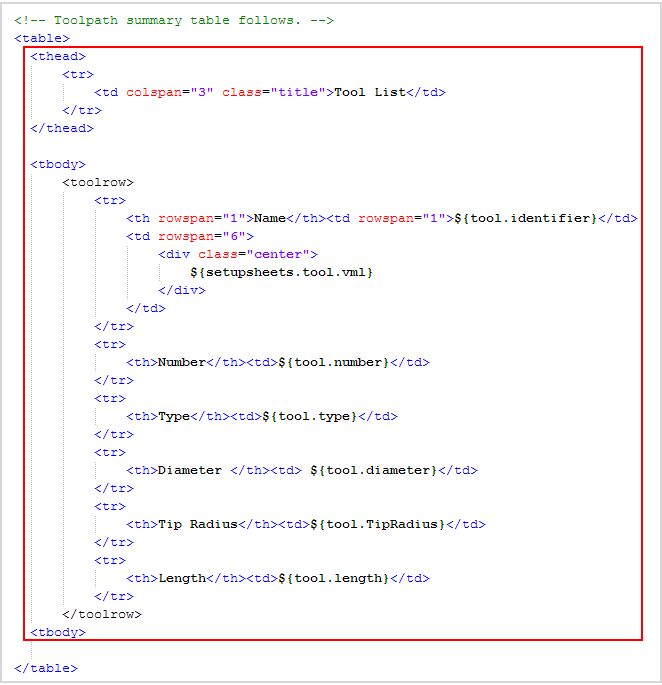

   1. Geben Sie den Ersatzabschnitt ein:



4. Speichern Sie die Datei.

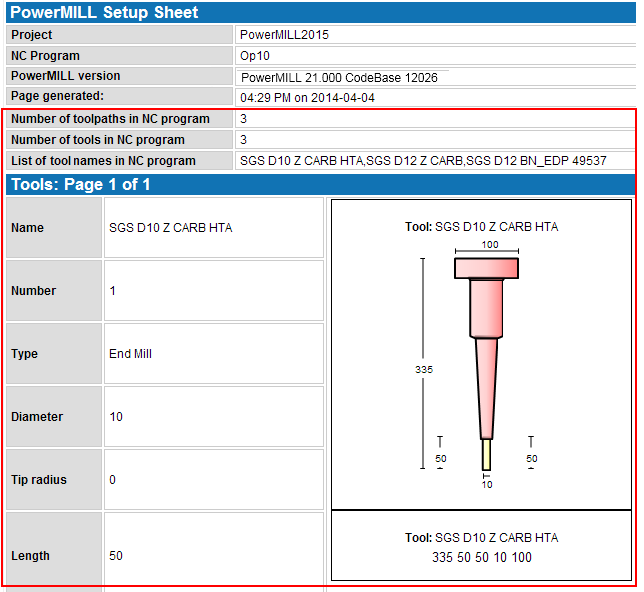

   Beim Exportieren des Einrichtblatts wird jetzt auf der Übersichtsseite die Anzahl der Werkzeugwege und Werkzeuge, eine Liste der WKZ-Namen und ein Diagramm des jeweiligen Werkzeugs angezeigt.
