Verwenden Sie den Tangenteneditor-Dialog, um die Tangenten ausgewählter Punkte einer Bezierkurve zu ändern.
Klicken Sie auf Kurven-Werkzeuge-Registerkarte > Segmente-Gruppe > Tangenten ändern, um das Dialogfeld Tangenteneditor zu öffnen. Dieses Dialogfeld beinhaltet Folgendes:
- Tangente — Wählen Sie einen Eintrag aus der Liste aus, um die zu ändernde Tangente festzulegen und klicken Sie dann auf eine oder mehrere Schaltflächen, um ihre Richtung zu ändern:
- Davor und Danach ändert beide Tangenten. Dies ist die Standardoption.
- Davor ändert die Tangente, die sich dem Punkt annähert.
- Danach ändert die Tangente nach dem Punkt.

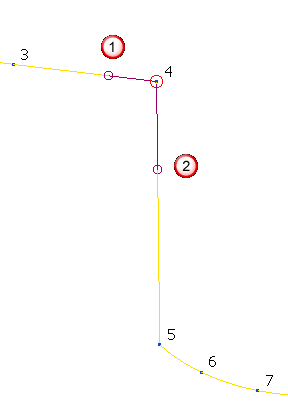

Tangente davor
Tangente danach
– Klicken Sie, um das Dialogfeld Position zu öffnen. Verwenden Sie den Dialog, um Koordinaten manuell einzugeben und Elemente im Grafikfenster zu lokalisieren. Diese Option ist nicht verfügbar, wenn für Tangente die Option Davor und Danach gewählt wurde.
– Klicken Sie, um das Dialogfeld Richtung zu öffnen, das es Ihnen ermöglicht, die Richtung eines Elements zu ändern.
Seitenwinkel/Höhenwinkel – Klicken Sie, um das Dialogfeld Seitenwinkel/Höhenwinkel zu öffnen, in dem Sie den Seitenwinkel und Höhenwinkel eingeben können.
Glätten – Klicken Sie, um die Tangentenrichtung so zu ändern, dass sie einen geraden Linienabschnitt bildet.

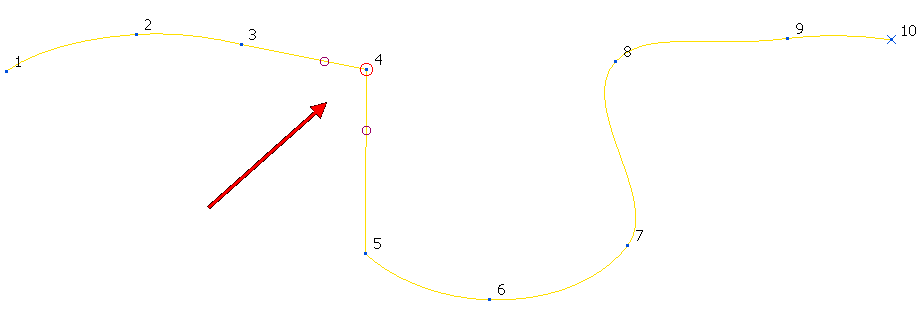

Bei Auswahl von Davor und Danach für die Tangente werden die Tangenten an Punkt 4 umgewandelt von:

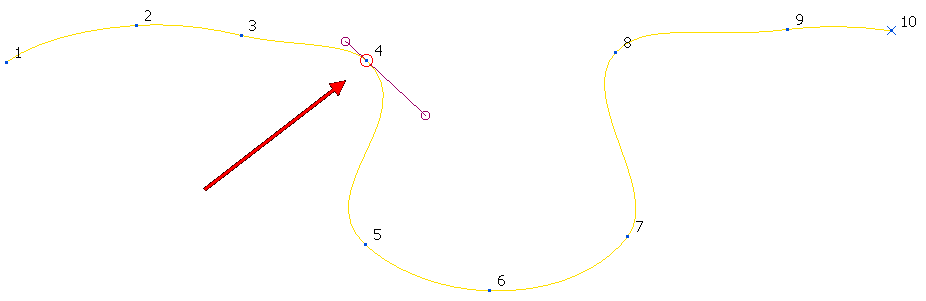

In dieses um:
Tangenten ausrichten – Klicken Sie, um die ausgewählte Tangentenrichtung an der anderen Tangente an diesem Punkt auszurichten. Diese Option ist nicht verfügbar, wenn für Tangente die Option Davor und Danach gewählt wurde.
Bei Auswahl von Danach für die Tangente wird die Tangente an Punkt 4 umgewandelt von:
In dieses um:
- Freigeben – Klicken Sie, um die Tangentenrichtung freizugeben. Dadurch wird die Punktposition beibehalten und eine glatte Kurve durch die ausgewählten Punkte eingepasst.
- Magnitude — Wählen Sie einen Eintrag aus der Liste aus, um die zu ändernde Tangente festzulegen. Geben Sie dann einen Wert im benachbarten Auswahlrahmen ein, um ihre Magnitude zu ändern. Verwenden Sie alternativ eine Option, um den Wert zu ändern:
- Freigeben – Klicken Sie, um die Tangenten-Magnitude freizugeben. Dadurch wird die Punktposition beibehalten und eine glatte Kurve durch die ausgewählten Punkte eingepasst.
- Skalieren – Ändern Sie die Tangenten-Magnitude, indem Sie den aktuellen Wert mit dem Schieberegler oder durch Eingeben eines Skalierungsfaktors skalieren.
