Erstellen einer zusammengesetzten Kurve aus Drahtmodellgeometrie

Dieses Beispiel veranschaulicht, wie Sie eine zusammengesetzte Kurve aus Drahtmodellgeometrie anlegen.

Dabei wird eine aus dem Modell 5axis_with_holes.dgk im Beispiele-Ordner generierte geänderte Grenzlinie verwendet.

1. Doppelklicken Sie auf die Kurve bei Punkt , um die Kurveneditor-Registerkarte zu öffnen.



2. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Zusammengesetzt, um die Zusammengesetzte Kurve erstellen-Symbolleiste anzuzeigen.

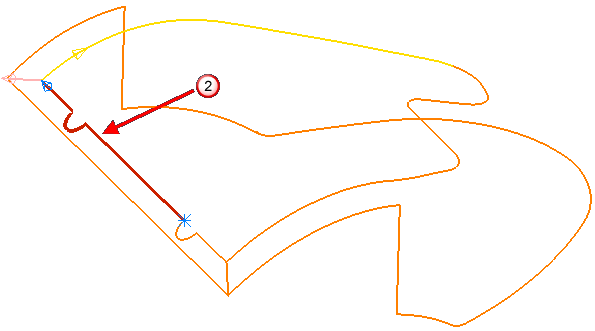

3. Klicken Sie auf die Kurve bei Punkt .



   • Die ausgewählte Kurve wird rot dargestellt.
   • Rosa weist darauf hin, dass automatisches Skizzieren der Kurve folgen wird.
   • Gelb weist auf eine alternative Route hin.
4. Klicken Sie auf die gelbe Kurve.



5. Klicken Sie auf die gelbe Kurve.

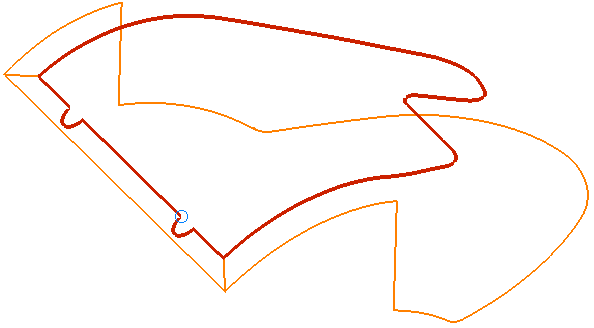

6. Klicken Sie auf auf der Zusammengesetzte Kurve erstellen-Symbolleiste.
7. Klicken Sie auf die Kurveneditor-Registerkarte > Beenden-Gruppe > Zuweisen.

Anmerkung: Wenn Sie vor Schritt 3 die Richtung gewählt haben, können Sie auf auf der Zusammengesetzte Kurve erstellen-Registerkarte klicken, um den automatischen Weg zu erstellen.
