Verwenden Sie die Optionen auf der An-/Abfahrwege und Verbindungen-Registerkarte, um die Eigenschaften der An-/Abfahrwege und Verbindungen für einen Drehwerkzeugweg festzulegen.
Die Optionen, die über den Dialog verfügbar sind, hängen vom Typ des Drehwerkzeugwegs, der aktiv ist, ab:
Schruppstrategien
- Minimaler Sicherheitsabstand — Dies gibt den Abstand eines Punkts vom Anfang des Werkzeugwegs an, zu dem sich das Werkzeug am Anfang einer Operation schnell bewegt.
Die Position dieses Punktes wird auch durch den Wegfahrwinkel und den Wegfahrweg-Abstand gesteuert.
- Eingriffwinkel — Geben Sie einen Winkel in Grad ein, weg von der horizontalen Ebene, in dem sich das Werkzeug in das Bauteil hineinbewegt. Diese Option ist nur verfügbar, wenn als Art Runder Einsatz vorliegt.
- Wegfahrweg Winkel — Geben Sie den Winkel ein, entlang dem sich das Werkzeug zurückzieht, bevor es für den nächsten Schritt zurückkehrt. Der Winkel wird in Grad gemessen, entgegen dem Uhrzeigersinn von der Z-Achse ausgehend.
- Wegfahrweg-Abstand – Geben Sie den Abstand entlang der Rückzugswinkel-Linie ein, um den sich das Werkzeug zurückzieht, ehe es für den nächsten Schritt zurückkehrt.
- Sicherheitsabstand für Verbindung – Gibt den Mindestabstand vom Rohteil für sichere Eilgangverbindungen an.
Schlichtstrategien
Anfahrweg — Wählen Sie den Anfahrwegtyp aus.
Bogen — Verwenden Sie bogenförmiges Eintauchen, das durch die Optionen Bogenwinkel und Bogenradius vorgegeben wird.
Linear — Verwenden Sie einen linearen Anfahrweg, der durch die Optionen Winkel und Länge bestimmt wird.
- Bogenwinkel — Legen Sie den Winkel in Grad fest, den der bogenförmige Anfahrweg durchläuft, entgegen dem Uhrzeigersinn in der X-Z-Ebene gemessen. Bei einem Winkel von 90 beginnt die Annäherung rechtwinklig zum Pfad und beendet diese parallel zum Pfad.
- Bogenradius — Legen Sie den Radius des bogenförmigen Anfahrwegs fest. Dies steuert seine Länge. Diese Optionen sind nur für einen Anfahrweg des Typs Bogen verfügbar.
- Winkel — Legen Sie den Winkel in Grad fest, an dem das Werkzeug in das Rohteil eintritt, entgegen dem Uhrzeigersinn in der X-Z-Ebene gemessen. Bei einem Winkel von 0 findet die Annäherung entlang dem Pfad statt. Bei einem Winkel von 90 findet die Annäherung im rechten Winkel zum Pfad statt.
Sicherheitsabstand

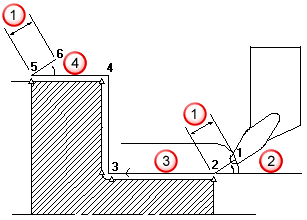

Anfahrweg Winkel
Anfahrtsabstandszone
Wegfahrweg Winkel
- Länge — Legen Sie den Abstand des linearen Anfahrwegs fest. Diese Optionen sind nur für einen Anfahrweg des Typs Linear verfügbar.
- Lineare Verlängerung — Klicken Sie, um einen geraden Anfahrweg vor bestehenden Anfahrwegen hinzuzufügen. Dies ist hilfreich, wenn eine Fräserkorrektur erforderlich ist, da diese nur bei linearen Bewegungen funktioniert.
- Länge — Geben Sie die Länge der Verlängerungsbewegung des Anfahrwegs ein.
Wegfahrweg — Wählen Sie den Wegfahrwegtyp aus.
Bogen — Verwenden Sie bogenförmiges Eintauchen, das durch die Optionen Bogenwinkel und Bogenradius vorgegeben wird.
Linear — Verwenden Sie eine lineare Wegfahrbewegung, die durch die Optionen Winkel und Länge vorgegeben ist.
- Bogenwinkel — Legen Sie den Winkel in Grad fest, den der bogenförmige Wegfahrweg durchquert, entgegen dem Uhrzeigersinn in der X-Z-Ebene gemessen. Bei einem Winkel von 90 beginnt der Rückzug parallel zum Pfad und endet im rechten Winkel zum Pfad.
- Bogenradius — Legen Sie den Radius des bogenförmigen Wegfahrwegs fest. Dies steuert seine Länge. Diese Optionen sind nur für einen Wegfahrweg des Typs Bogen verfügbar.
- Winkel — Legen Sie den Winkel in Grad fest, an dem das Werkzeug mit dem Rückzug aus dem Rohteil beginnt, entgegen dem Uhrzeigersinn in der X-Z-Ebene gemessen. Bei einem Winkel von 0 findet der Rückzug entlang des Pfads statt. Bei einem Winkel von 90 findet der Rückzug im rechten Winkel zum Pfad statt. Siehe Anfahrwegwinkel-Diagramm.
- Länge — Legen Sie den Abstand des linearen Wegfahrwegs fest. Diese Optionen sind nur für einen Wegfahrweg des Typs Linear verfügbar.
- Lineare Verlängerung – Klicken Sie hier, um einen geraden Wegfahrweg nach bestehenden Wegfahrwegen hinzuzufügen. Dies ist hilfreich, wenn eine Fräserkorrektur erforderlich ist, da diese nur bei linearen Bewegungen funktioniert.
- Länge — Geben Sie die Länge der Verlängerungsbewegung des Wegfahrweges ein.
— Klicken Sie, um die Anfahrweg-Werte in die Wegfahrweg-Werte zu kopieren.
— Klicken Sie, um die Wegfahrweg-Werte in die Anfahrweg-Werte zu kopieren.
Sicherheitsabstand – Gibt den Mindestabstand vom Rohteil für sichere Eilgangverbindungen an.
