Setzen Sie das Werkzeugwegverbindungen-Element ein, um die verbindenden Segmente eines Werkzeugwegs vorzugeben. Dadurch können Sie leicht Eilgang-Sicherheitsabstände, Werkzeugsicherheitsbereiche und Leerschnitt-Segmente festlegen.

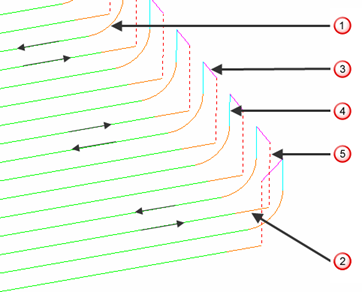

Anfahrweg im
Vertikalbogen
Gerader Wegfahrweg
Überstreich-Verbindung
Annäherungs-Bewegung
Rückzugs-Bewegung
Klicken Sie auf Registerkarte Start > Gruppe Werkzeugweg-Setup > Werkzeugwegverbindungen, um das Dialogfeld Werkzeugwegverbindungen anzuzeigen.
Anmerkung: Das Dialogfeld wird beim Zugriff über das Dialogfeld Setup als Setup-Verbindungen bezeichnet.
Die im Dialog enthaltenen Registerkarten hängen vom aktiven Strategietyp ab:
Frässtrategien
- Sicherer Bereich: Legt die Größe und Form des sicheren Bereichs fest, in dem sich das Werkzeug im Eilgang bewegen kann.
- Bewegungen und Sicherheitsabstände: Legt die Grenzen der Eilgangsbewegungen und Sicherheitsabstände fest.
- Start- und Endpunkt: Legt die Position und Orientierung der Start- und Endpunkte des Werkzeugwegs fest.
- Anfahrwege: Legt die Werkzeugbewegung vor einer Schnittbewegung fest.
- Wegfahrwege: Legt die Werkzeugbewegung nach einer Schnittbewegung fest.
- Verbindungen: Legt die Verbindungsbewegungen zwischen Schnittbewegungen in einem Werkzeugweg fest.
- Punktstreuung: Legt die Punkteverteilung entlang der An-/Wegfahrwege und Verbindungen in einem Werkzeugweg fest.
Drehstrategien
- Start- und Endpunkt: Legt die Position und den Referenzpunkt der Start- und Endpunkte eines Werkzeugwegs fest.
- An-/Wegfahrwege und Verbindungen: Legt die Werkzeugbewegung vor, nach und zwischen Schnittbewegungen für einen Drehwerkzeugweg fest.
Anmerkung: Diese Registerkarte ist nur bei aktiviertem Drehwerkzeugweg verfügbar.
