Der Werkzeugmaschinenposition-Dialog zeigt die Position jeder Werkzeugmaschinenachse an. Sie können den Dialog zur Referenzierung verwenden und um die Werkzeugmaschinenachsen mithilfe der interaktiven Funktionen des Dialogs vorzurücken.
So zeigen Sie den Dialog an:
- Klicken Sie auf die Simulation-Registerkarte > Position-Gruppe > Werkzeugmaschine.
- Klicken Sie auf die Dynamische Maschinensteuerung-Registerkarte > Einstellungen-Gruppe > Werkzeugmaschinenposition.
- Klicken Sie im Werkzeugmaschinen-Zweig des Explorers mit der rechten Maustaste auf eine Werkzeugmaschine, und klicken Sie auf Position.

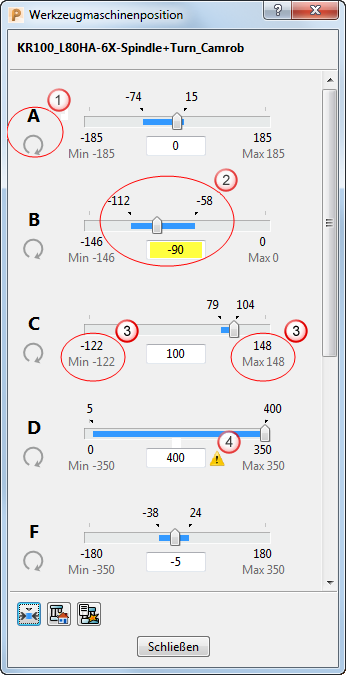

Die Achsenadresse (A) und das Symbol geben die Achse und den Achsentyp an.
Weist auf eine lineare Achse hin.
Weist auf eine Drehachse hin.

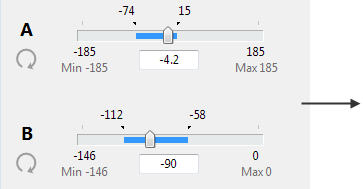

Ziehen Sie die Miniatur
, um die Achse zu verkürzen. Der Wert -90 ist die aktuelle Position der Achse. Die blaue Linie und die Werte -112 und -58 geben die entferntesten Punkte an, an die die Achse während der aktuellen Simulationssitzung verkürzt wurde.
Sie können eine Achse auch durch folgende Aktionen verkürzen:
- Klicken auf die Miniatur und Verwenden des Mausrads oder der Pfeiltasten
- Klicken auf einen Punkt entlang des Schiebereglers
- Eingeben eines Werts im Feld Position (gelb markiert)
Die Min- und Max-Achsenwerte werden an den beiden Enden des Schiebereglers angezeigt. Die oberhalb der Min- und Max-Werte dargestellten Werte geben den maximalen Bereich für die Bewegung des Schiebereglers in einem Durchgang an.
Wenn der Bereich des Schiebereglers nicht groß genug ist, um die Achse in einem Durchgang auf dieMin- oder Max-Grenze zu verkürzen:
- Ziehen Sie die Miniatur an das Ende des Schiebereglers. PowerMill zeigt den verbleibenden Bereich des Schiebereglers an, sodass Sie die Achse auf die Min- oder Max-Grenze verkürzen können.
PowerMill zeigt eine Warnung an, wenn Sie eine Achsenposition (im Feld Position) eingeben, die größer als die Achsgrenze ist.

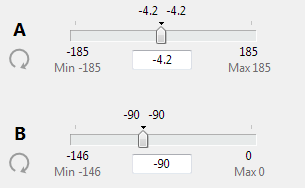

Erreichte Achsenpositionen rücksetzen – Klicken Sie, um die blauen Linien zu entfernen, die den Bewegungsbereich jeder Achse angeben. Es ist hilfreich, auf zu klicken, bevor Sie die Werkzeugmaschine verkürzen oder simulieren.
Start – Klicken Sie, um die Position der Werkzeugmaschine auf den Startpunkt zurückzusetzen.
Kollisionen – Klicken Sie, um das Dialogfeld Simulationsprobleme zu öffnen. Das Dialogfeld Simulationsprobleme zeigt alle Kollisionen an, die bei der Simulation des Werkzeugwegs vorkommen.
Werkzeugposition – Klicken Sie, um das Dialogfeld Werkzeugposition zu öffnen. Das Dialogfeld Werkzeugposition zeigt die Koordinaten des an die Werkzeugmaschine angebrachten Werkzeugs an.
