In diesem Beispiel wird die Vortex-Bearbeitung von Taschen, Kanälen und engen Ecken dargestellt.
Weitere Informationen zu den allgemeinen Prinzipien der Vortex-Bearbeitung finden Sie unter Vortex und Stufenschnitt – Beispiel.

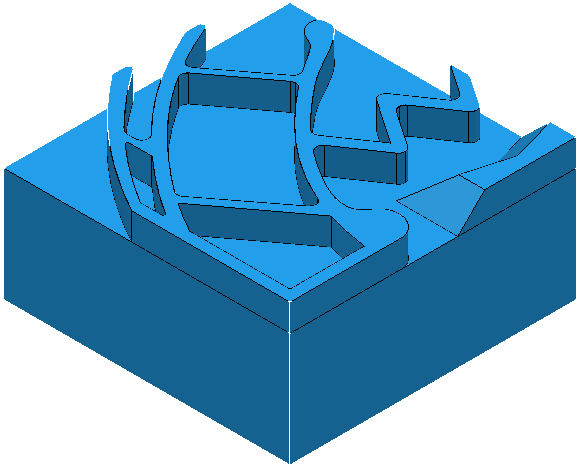

Verwenden Sie das Modell 2D_Features.dgk im Beispiele-Ordner.

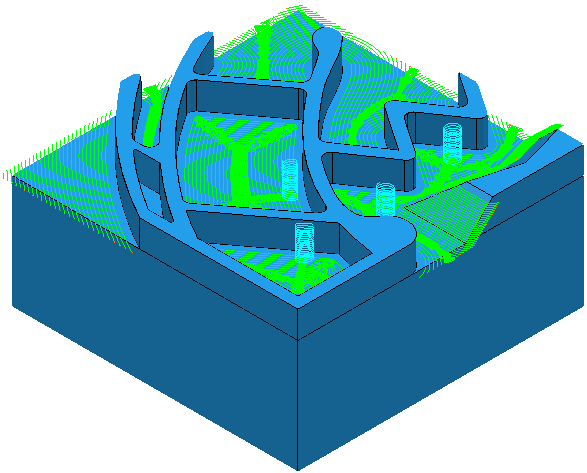

Erstellen eines Vortex-Werkzeugwegs:

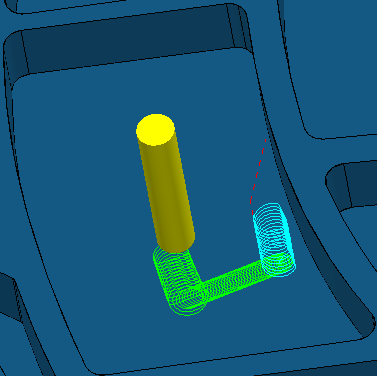

Bei Taschen dreht sich das Werkzeug nach unten in die Tasche, bevor trochoidale Pfade über die Schnitte mit voller Werkzeugbreite verwendet werden.

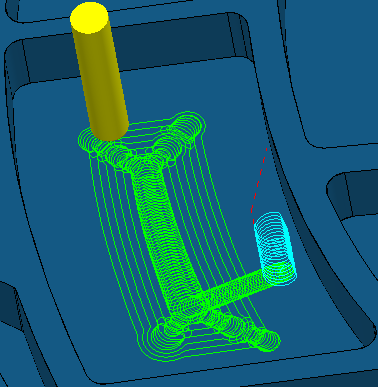

Nach Abschluss des ersten Schnitts mit voller Breite werden die Trochoide in den Ecken platziert, wo der maximale Werkzeugeingriffswinkel andernfalls überschritten würde.
