Sie können Folgendes aufnehmen:

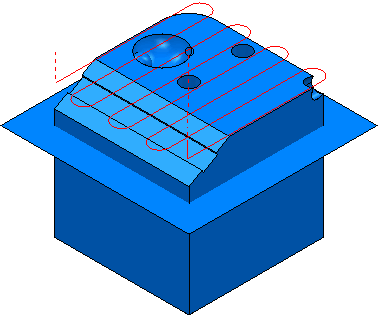

- Bildschirmfotos aller Werkzeugwege in gewählten NC-Programmen, wie sie gerade angezeigt werden:
- Passen Sie die CAD-Ansicht des Modells an die erforderliche Größe und Ausrichtung an. Heben Sie ggf. die Schattierung des Modells auf. Stellen Sie sicher, dass alle erforderlichen Werkzeugwege gezeichnet werden. Sie können auch Farben für inaktive Werkzeugwege anpassen, falls erforderlich.

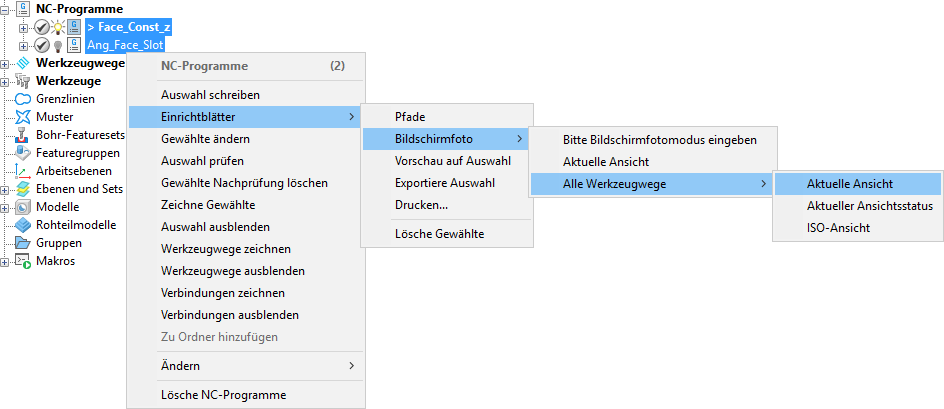

- Wählen Sie im Explorer alle erforderlichen NC-Programme aus, und wählen Sie im Kontextmenü die Option Einrichtblätter > Bildschirmfoto > Alle Werkzeugwege > Aktuelle Ansicht.
- Um die Vorschau eines Bilds anzuzeigen, wählen Sie im individuellen NC-Programm-Kontextmenü den gewünschten Werkzeugweg aus, und wählen Sie in diesem Kontextmenü die Option Einrichtblätter > Bildschirmfoto > Vorschau.
- Wenn Sie mit dem Ergebnis nicht zufrieden sind, kehren Sie zurück zum Explorer, passen Sie die CAD-Ansicht des Modells an, und erstellen Sie das Bild erneut.
- Vorgabemäßig werden die erfassten Bilder auf den entsprechenden Werkzeugweg-Seiten angezeigt (die Vorlage Toolpath.html). Wenn kein Bildschirmfoto vorhanden ist, wird die Bilddatei ImagePlaceHolder.png verwendet.
- Passen Sie die CAD-Ansicht des Modells an die erforderliche Größe und Ausrichtung an. Heben Sie ggf. die Schattierung des Modells auf. Stellen Sie sicher, dass alle erforderlichen Werkzeugwege gezeichnet werden. Sie können auch Farben für inaktive Werkzeugwege anpassen, falls erforderlich.

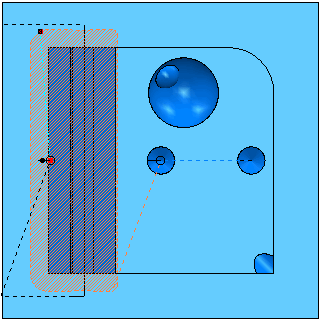

- Bildschirmfoto aller Werkzeugwege in gewählten NC-Programmen ohne gezeichnete Blöcke oder Werkzeuge:
- Stellen Sie sicher, dass alle erforderlichen Werkzeugwege gezeichnet werden. Sie können auch die Farben für inaktive Werkzeugwege anpassen, falls erforderlich.

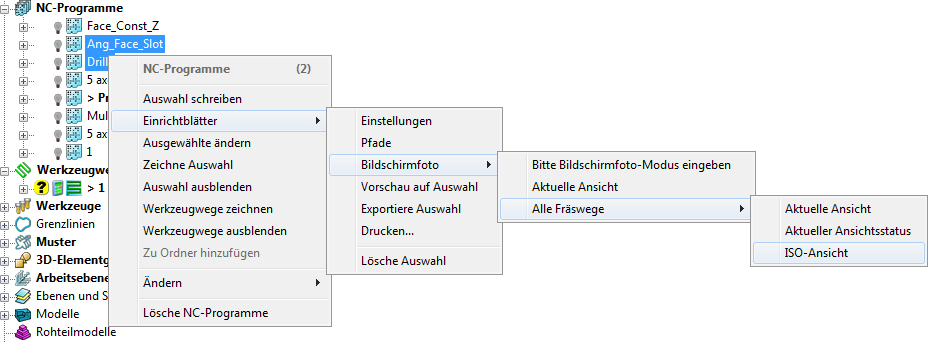

- Wählen Sie im Explorer alle erforderlichen NC-Programmnamen aus, und wählen Sie im Kontextmenü die Option Einrichtblätter > Bildschirmfoto > Alle Werkzeugwege > ISO-Ansicht.
- Vorgabemäßig werden die erfassten Bilder auf den Einrichtblatt-Seiten für die entsprechenden Werkzeugwege angezeigt (die Vorlage Toolpath.html). Wenn kein Bildschirmfoto vorhanden ist, wird die Bilddatei ImagePlaceHolder.png verwendet.
- Um die Vorschau eines Bilds anzuzeigen, wählen Sie aus dem individuellen NC-Programmnamen den gewünschten Werkzeugweg aus, und wählen Sie in diesem Kontextmenü die Option Einrichtblätter > Bildschirmfoto > Vorschau.
- Stellen Sie sicher, dass alle erforderlichen Werkzeugwege gezeichnet werden. Sie können auch die Farben für inaktive Werkzeugwege anpassen, falls erforderlich.
Tipp: Jede erstellte Werkzeugweg-Datei hat das Präfix tp-.
