Verwenden Sie das Dialogfeld NC-Programm Überprüfung, um Ihre NC-Programme auf Kollisionen oder Modellbeschädigungen zu prüfen.
Klicken Sie auf Start-Registerkarte > Überprüfung > NC-Programm, um das Dialogfeld NC-Programm Überprüfung zu öffnen.
Der Dialog enthält folgende Optionen:
— Wählen Sie ein NC-Programm für die Prüfung aus.
– Klicken Sie auf diese Option, um das Dialogfeld NC-Programmanzuzeigen. Verwenden Sie dies, um die Details des NC-Programms anzuzeigen und zu ändern.
— Zeigt den Namen der Werkzeugmaschine an.
— Zeigt den Namen der Arbeitsebene an.
Werkzeugmaschine überprüfen
Dieser Bereich enthält Optionen, mit denen Sie die Werkzeugmaschine auf Kollisionen mit sich selbst und anderen Komponenten überprüfen können:
Werkzeugwege prüfen — Wählen Sie dies, um die Werkzeugwege auf Kollisionen zu prüfen, in denen die Werkzeugmaschine involviert ist.
Verbindungswege überprüfen — Wählen Sie dies, um die Verbindungen auf Kollisionen, die die Werkzeugmaschine einschließen, zu überprüfen.
Maschinen-Sicherheitsabstand — Geben Sie die Werkzeugmaschinen-Sicherheitsabstand ein, den Sie für die Prüfung verwenden möchten. Die NC-Programmprüfung wird gelöscht, wenn Sie einen Wert eingeben.
Werkzeug gegen das Modell prüfen
Dieser Bereich enthält Optionen, die es Ihnen ermöglichen, den Schaft und Halter auf Kollisionen mit dem Modell zu prüfen. Dies beeinträchtigt Prüfungen mit der Werkzeugmaschine nicht.
Werkzeugwege prüfen — Wählen Sie dies, um auf Kollisionen zwischen dem Werkzeug, dem Halter und dem Modell zu prüfen.
- Bestehende Sicherheitsabstände erhöhen — Wählen Sie dies, um auf Kollisionen in allen Werkzeugwegen zu prüfen.
- Bestehende Sicherheitsabstände beibehalten — Wählen Sie dies, um auf Kollisionen in allen nicht-verifizierten Werkzeugwegen zu prüfen.
Verbindungswege überprüfen — Wählen Sie dies, um Verbindungswege in die Prüfung einzubeziehen.
Halter-Sicherheitsbereich — Geben Sie den minimal zulässigen Abstand zwischen dem Modell und dem Werkzeughalterprofil ein.
Schaft-Sicherheitsbereich — Geben Sie den minimal zulässigen Abstand zwischen dem Modell und dem Werkzeugschaftprofil ein.
Sicherheitsstatus-Anzeige – Zeigt ein Symbol an, wodurch die wichtigsten Probleme bei der Prüfung identifiziert werden.
— Kollisionen gefunden
— Andere Probleme, z. B. nicht überprüfte Werkzeugwege.
— Modell kollisionsgeprüft
— Kollisionen und Halter überprüft
— Kollisionen, Halter und Werkzeugmaschine überprüft
Überprüfungsliste – Zeigt eine chronologische Liste der Probleme und Warnungen an.
Probleme werden der Liste hinzugefügt, wenn:

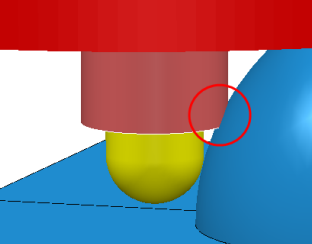

- eine Kollision zwischen dem Werkzeug (oder dem Schaft oder Halter) und dem Modell vorliegt.
- es zu einer Kollision mit der Werkzeugmaschine kommt.
- die Werkzeugmaschine eine Position nicht erreichen kann.
- die Werkzeugmaschine ihre Grenzen überschreitet.
Der Liste werden Warnungen hinzugefügt, wenn:
- ein Werkzeugweg nicht verifiziert wurde.
- ein Werkzeugweg nicht verifiziert werden konnte.
- ein Werkzeugweg verifiziert wurde, das NC-Programm jedoch höhere Werte für den Sicherheitsabstand aufweist.
- eine Verbindung nicht verifiziert wurde.
- die Werkzeugmaschine den Sicherheitsabstand einer anderen Komponente überschneidet.
– Klicken Sie auf diese Option, um das Dialogfeld Werkzeugmaschinenpositionanzuzeigen.
Problem laden – Wählen Sie einen Fehler aus der Prüfliste aus, und klicken Sie auf Problem laden, damit der Fehler im Modell angezeigt wird.
— Klicken Sie, um die ausgewählten Warnhinweise nicht zu beachten. Die ausgewählten Warnungen wechseln in der Prüfliste von
zu
.
Überprüfen — Klicken Sie, um die Prüfung des NC-Programms zu aktualisieren. Dies ist hilfreich, wenn Sie die Optionen in diesem Dialog ändern.
Schließen — Klicken Sie, um den Dialog zu schließen.
