Wefahrwegverlängerung

Lineare Bewegung — Geben Sie die Länge der Wegfahrwegverlängerung-Bewegung ein, die tangential zum Bogen verläuft.

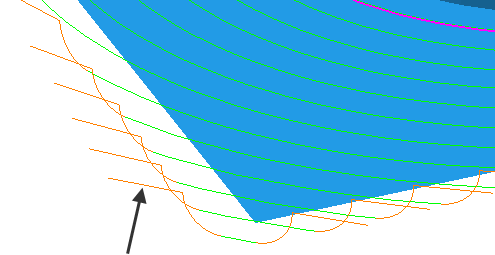

Erweiterung von Vertikalbogen, eine Lineare Bewegung von 10 und ein Winkel von 0. An-/Wegfahrwege von Vertikalbogen.

Anmerkung: Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.

Winkel — Geben Sie den Winkel der Länge der Verlängerungsbewegung des Wegfahrweges relativ zum letzten Werkzeugwegsegment ein.

Winkel von 0.

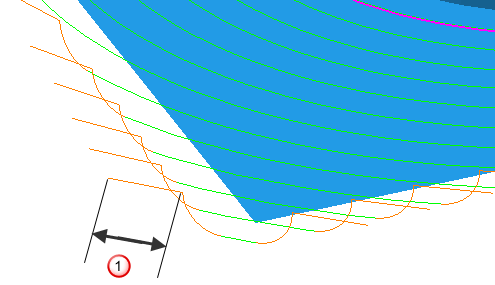

Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.

Winkel von 90.

Anmerkung: Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links, Horizontalbogen rechts und Gerade.

Länge — Geben Sie die Länge der Verlängerungsbewegung des Wegfahrweges ein.

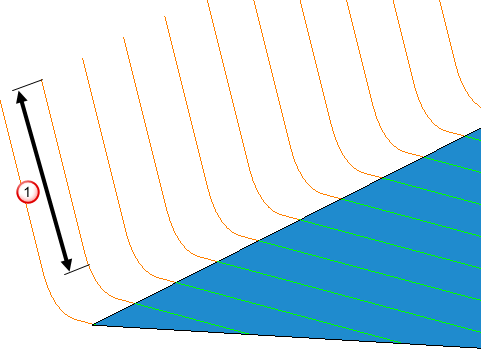

Abstand von 10.

Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.

Anmerkung: Diese Option ist nur verfügbar für die Auswahl von: Verlängerte Bewegung, Umrandet und Gerade.

Radius — Geben Sie den Radius der Verlängerungsbewegung des Wegfahrweges ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.

— Klicken Sie, um die Anfahrwegverlängerung-Werte in die Wegfahrwegverlängerung-Werte zu kopieren.

— Klicken Sie, um die Wegfahrwegverlängerung-Werte in die Anfahrwegverlängerung-Werte zu kopieren.

Weitere Informationen finden Sie unter Verlängerungen verwenden.
