Auswählen von Flächen zum Erstellen einer zusammengesetzten Kurve

Sie können eine zusammengesetzte Kurve mit Flächenkanten erstellen. Zum Erstellen einer zusammengesetzten Kurve sind keine Kurven erforderlich.

Bei angezeigter Zusammengesetzte Kurve erstellen-Symbolleiste beeinflusst die Position, an der die Fläche ausgewählt wird, die folgenden Faktoren:

• Standardrichtung der zusammengesetzten Kurve
• Fläche zum Erstellen dieses Abschnitts der zusammengesetzten Kurve

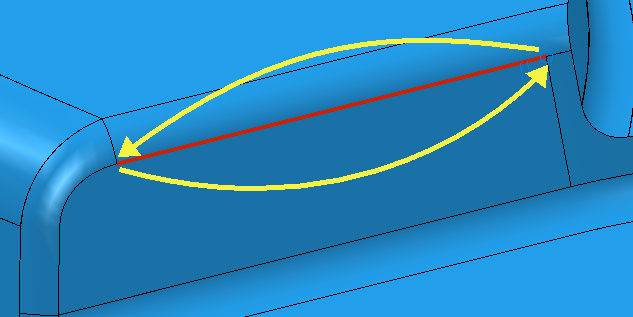

Die Vorwärtsrichtung zeigt auf die Flächenecke, die dem Auswahlpunkt am nächsten liegt. Durch Auswahl einer Fläche am Punkt werden der Startpunkt an der unteren rechten Ecke der Verrundungsfläche () und das Ende der aktuellen Kurve an der unteren linken Ecke der Verrundung () erstellt. Die zum Erstellen der zusammengesetzten Kurve verwendete Kurve ist die Flächenkante der Verrundung.

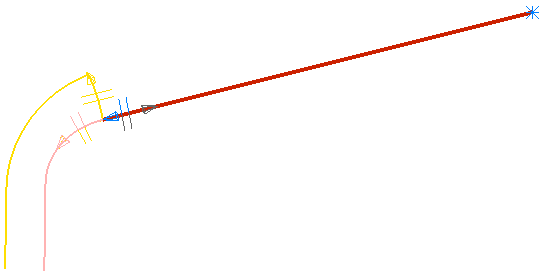

Dies ist einfacher zu erkennen, wenn das schattierte Modell ausgeblendet wird:

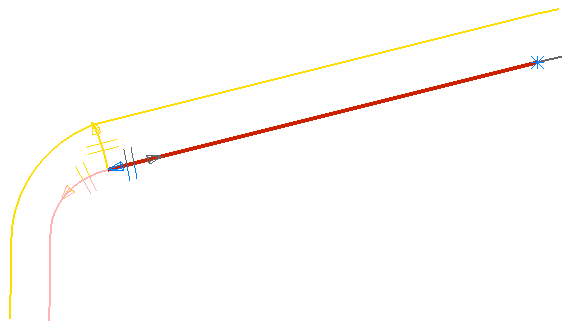

Wenn Sie die Fläche um auswählen, sieht die zusammengesetzte Kurve identisch aus; die zum Erstellen der zusammengesetzten Kurve verwendete Kurve ist jedoch die Kante der vertikalen Fläche.

Wenn Sie die Fläche um auswählen, wählt PowerMill die am besten geeignete Fläche aus. Dies geschieht durch eine Prüfung der P-Kurven der zugrunde liegenden Flächen und die Auswahl der Fläche, die mit geringster Wahrscheinlichkeit eine facettierte Kurve erzeugt. Die Kante eines Zylinders erzeugt beispielsweise eine Kurve von weitaus besserer Qualität als ein aus einer Ebene getrimmter Kreis. Wenn Sie beispielsweise im Modell powerdrill.dgk eine Insel oder Tasche auswählen, wählt PowerMill nicht die getrimmte Fläche aus.

• Das blaue Sternchen (*) weist auf den Startpunkt der zusammengesetzten Kurve hin.
• Der blaue Pfeil weist auf den aktuellen Endpunkt der zusammengesetzten Kurve hin.
• Um Ihre zusammengesetzte Kurve zu erweitern oder zu ändern, klicken Sie entweder auf die nächste Kurve oder setzen Sie die Abspielen-Schaltflächen ein.



  Wenn Sie die zusammengesetzte Kurve erstellt haben, klicken Sie auf oder , um die Kurvenerstellung zuzuweisen oder abzubrechen.

• Die rote Kurve weist auf die aktuelle Ausdehnung der zusammengesetzten Kurve hin.
• Die rosa Kurve weist auf die Richtung hin, der PowerMill folgt, wenn Sie auf oder klicken. Sie können diese Richtung auch auswählen, indem Sie auf die rosa Kurve klicken.
• Die gelbe Kurve und die Flächenmarker weisen auf alternative Richtungen und alternative Flächen hin, die PowerMill verwendet, um den nächsten Abschnitt der zusammengesetzten Kurve zu erstellen. Klicken Sie zum Auswählen einer gelben Option auf die entsprechende gelbe Kurve oder den Flächenmarker.
• Der graue Pfeil und die graue Fläche weisen auf eine mögliche, aber unwahrscheinliche Lösung hin. Wenn Sie darauf klicken, können Sie eine zusammengesetzte Kurve mit einem Startpunkt an der unteren rechten Ecke der Verrundungsfläche erstellen, die entlang der unteren linken Ecke der Verrundung verläuft und der vertikalen Flächenkante bis zurück zum Startpunkt folgt.
