Ein Rohteilmodell stellt das unbearbeitete Rohteil an einem beliebigen Punkt während des Bearbeitungsvorgangs dar. Rohteilmodelle sind ein alternatives Verfahren zur Verwendung von Referenzwerkzeugwegen bei der Restmaterialbearbeitung.
Die Verwendung eines Rohteilmodells anstelle eines Referenzwerkzeugwegs hat folgende Vorteile:
- Sie können in einem Rohteilmodell eine andere Arbeitsebene als bei einem Referenzwerkzeugweg verwenden. Wenn Sie hingegen einen Werkzeugweg für die Restmaterialbearbeitung verwenden, dann müssen Sie dafür dieselbe Arbeitsebene wie für den referenzierten Werkzeugweg verwenden.
- Sie können überschüssige Material genauer darstellen.
- Eine Strategie zur Restmaterialbearbeitung, die von einem Rohteilmodel referenziert wird, berücksichtigt alle vorherigen Operationen, die in diesem Rohteilmodell registriert sind.
Um ein Rohteilmodell in einem Projekt zu verwenden, erstellen Sie zunächst ein Rohteilmodell-Element und wenden dann einen Block, gefolgt von verschiedenen Werkzeugwegen an. Nach jeder Aktualisierung wird das Rohteilmodell angepasst und zeigt das unbearbeitete Material an, das vom Block übriggelassen wurde.
Wenn ein Element auf ein Rohteilmodell angewendet wird, wird ein Rohteilmodell-Status erstellt. Dies stellt den Status des Rohteilmaterials an einem bestimmten Punkt während des Bearbeitungsvorgangs dar und wird durch die Operationen der aktuell angewendeten Elemente in Rohteilmodell definiert.
Ist der aktuell aktive Status in einem Rohteilmodell ein:
- Block — Das Rohteilmodell ist der ursprüngliche Rohteilstatus, bevor Einheiten darauf angewendet werden. Je nachdem wie es verwendet wird, kann ein individuelles Rohteilmodell auch ein Block sein.
- Werkzeugweg — Das Rohteilmodell entspricht dem Rohteilstatus, nachdem ein Werkzeugweg auf den vorherigen Status des Rohteils angewandt wurde.
- Werkzeug — Das Rohteilmodell entspricht dem Rohteilstatus, nachdem ein dichter Rasterwerkzeugweg (automatisch unter Einsatz des Werkzeugs erstellt) angewendet wurde.

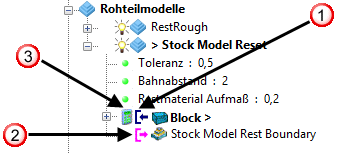

Rohteilmodelle werden im Explorer folgendermaßen dargestellt:
– Zeigt ein Element an, das in der Rohteilmodellberechnung verwendet wird.
– Zeigt ein Element an, das das Rohteilmodell referenziert.
– Zeigt an, dass der Rohteilmodell-Status berechnet werden muss.
