Dialogfeld Extrusion

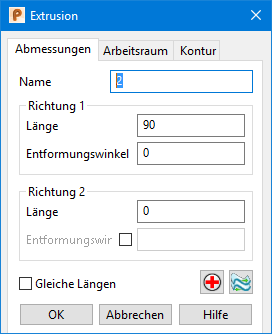

Doppelklicken Sie auf eine extrudierte Fläche, und verwenden Sie die Registerkarten im Dialogfeld Extrusion, um sie zu ändern:

Abmessungen-Registerkarte

Verwenden Sie diese Registerkarte, um die Bemaßungen der extrudierten Fläche festzulegen:

• Name – Ändern Sie den Namen der ausgewählten Extrusion.
• Richtung 1
  • Länge – Dies ist die Länge der Extrusion. Die Länge der Extrusion kann Null sein, wenn die negative Länge, die in Richtung 2 bestimmt wurde, nicht Null ist.

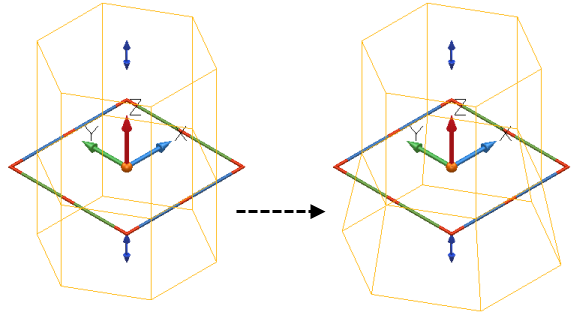

  • Entformungswinkel – Dies ist der Entformungswinkel von der Extrusionsbasis. Der Winkel wird von der Achse senkrecht zur Hauptebene gemessen:



• Richtung 2
  • Länge – Dies ist die negative Länge der Extrusion.
  • Entformungswinkel – Dies ist der Entformungswinkel der Extrusion in der negativen Länge:



  Wenn Sie einen Wert eingeben, wird das Modell dynamisch aktualisiert, um die Änderung widerzuspiegeln.

• Wählen Sie die Option Gleiche Längen aus, um dieselbe Länge für Richtung 1 und Richtung 2 einzustellen.
• Falls erforderlich, klicken Sie auf , um zu überprüfen, ob der Entformungswinkel konstant ist.
• Klicken Sie auf , um die Richtung umzukehren. Dadurch wird die Fläche umgekehrt, sodass die Außenseite der Fläche die Innenseite und die Innenseite die Außenseite wird.

Arbeitsraum-Registerkarte

Auf dieser Registerkarte können Sie die Arbeitsraum-Optionen für die Rotationsfläche ändern, genauso wie im Dialogfeld Regelfläche – Arbeitsraum-Registerkarte, mit Ausnahme der folgenden spezifischen Optionen:

• Schräge – Wenn ausgewählt, wird durch Änderungen an der Arbeitsebene die Richtung der Extrusion geändert, ohne dass dies Auswirkungen auf die Basiskurve hat. Wenn abgewählt, werden durch Änderungen an der Arbeitsebene die Ausrichtung und Position der gesamten Extrusion geändert.
• – Damit verläuft die Z-Achse der Arbeitsebene senkrecht zur Ebene, auf der die Basiskurve liegt. Wenn die Basiskurve nicht eben ist, wird Ebene mit bester Passung berechnet.

Registerkarte Skizze

Verwenden Sie diese Registerkarte auf die gleiche Weise wie die Kontur-Registerkarte im Dialogfeld Rotation.
