Begrenzen von Objekten auf eine Auswahl

Mit dieser Option können Sie Folgendes begrenzen:

• Drahtmodellobjekte auf:
  • Drahtmodellobjekt
  • Oberfläche
  • Netz
• Oberflächen auf:
  • Oberfläche
  • Netz
• Volumenmodell auf ein Netz
• Netz auf:
  • Netz
  • Drahtgitter
  • (Oberflächen; unter Verwendung von Ändern-Registerkarte > Projizieren-Gruppe > OptionPunkte. Das Drahtmodell wird über das Netz entlang der Hauptebene der aktiven Arbeitsebene projiziert.)
• Wolken auf:
  • Netz
  • Fläche
  • Arbeitsebene
  • Drahtmodell
• Eine Gruppe von Oberflächen und Volumenmodellen auf ein Drahtmodellobjekt
• Objekte auf eine Ebene

Verwenden Sie die folgende Methode, um Objekte zu begrenzen:

1. Wählen Sie das Schneideobjekt aus.

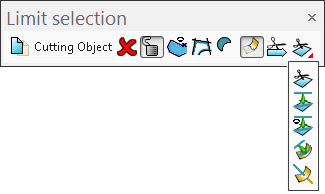

2. Klicken Sie auf Ändern-Registerkarte > Begrenzen-Gruppe > Auswahl, um die Begrenzen an Auswahl-Symbolleiste anzuzeigen:



3. Verwenden Sie die folgenden Optionen auf der Symbolleiste, um eine Auswahl von Objekten auf das Schneideobjekt zu begrenzen:
   • Original erhalten
   • Schneideobjekt abgewählt/ausgewählt
   • Schneideobjekt gesperrt/entsperrt
   • Polygon als Schneidwerkzeug erstellen und verwenden
   • Zusammengesetzte Kurve als Schneidwerkzeug erstellen und verwenden
   • Beide beibehalten
   • Beide trimmen
   • Nächste Lösung
   • Flyout Begrenzen an Auswahl. Das wiederholte Klicken auf diese Schaltfläche lässt die folgenden Auswahlbegrenzungsmodi nacheinander anzeigen:

     Begrenzen an Auswahl

     Entlang der Achse projizieren, die sich senkrecht zur Hauptebene befindet

     Entlang der Achse projizieren, die sich senkrecht zur Ansicht befindet

     Projektion normal zur Fläche

     Oberfläche auf eine Kurve begrenzen

4. Wählen Sie das zu begrenzende Objekt aus.
