Schneidende Objekte

Schneidende Objekte werden verwendet, um andere Objekte zu begrenzen (zu verlängern oder zu verkürzen).Ein schneidendes Objekt kann Folgendes sein:

• Ein Objekt, das bereits Teil des Modells ist.
• Eine zusammengesetzte Kurve oder ein Polygon, die/das speziell als schneidendes Objekt erstellt wurde.

Auswählen eines schneidenden Objekts

Wählen Sie ein schneidendes Objekt auf eine der folgenden Arten aus:

• Wählen Sie ein Objekt aus, bevor Sie auf Begrenze an Auswahl in der Symbolleiste klicken.
• Wenn kein Objekt ausgewählt ist, bevor Sie auf Begrenze an Auswahl klicken, wählen Sie direkt nach Eingabe des Befehls eines aus. Um eine Gruppe von Objekten auszuwählen, müssen Sie die Feldauswahl verwenden.

Sobald der Begrenzungsvorgang abgeschlossen ist, wird das schneidende Objekt abgewählt, sofern es nicht gesperrt ist.

Tipp: Um dieselben schneidenden Objekte wiederholt zu verwenden, klicken Sie auf Verriegelung neben Schneidendes Objekt auf der Begrenze an Auswahl-Symbolleiste.

So ändern Sie die schneidenden Objekte

1. Wenn die schneidenden Objekte gesperrt sind, klicken Sie auf die Schaltfläche Verriegelung , um sie zu entsperren.
2. Wählen Sie das aktuelle schneidende Objekte ab, indem Sie entweder auf die Aktivieren-Schaltfläche neben Schneidendes Objekt oder in den leeren Bereich im Grafikfenster klicken.
3. Wählen Sie ein neues scheidendes Objekt aus. Um eine Gruppe von Objekten auszuwählen, verwenden Sie die Feldauswahl.

Erstellen von schneidenden Objekten

Erstellen Sie ein schneidendes Objekt auf eine der folgenden Arten:

• Verwenden Sie Erstelle zusammengesetzte Kurve in der Begrenze an Auswahl-Symbolleiste, um eine temporäre zusammengesetzte Kurve zu erstellen. Diese zusammengesetzte Kurve wird zum schneidenden Objekt und wird automatisch gelöscht, wenn es nicht mehr benötigt wird.
• Verwenden Sie die Option Auf Polygon begrenzen in der Begrenze an Auswahl-Symbolleiste, und gehen Sie folgendermaßen vor:
  1. Wählen Sie ein Netz aus.
  2. Wählen Sie Bearbeiten-Registerkarte > Grenze-Gruppe > Auswahl aus, um die Begrenze an Auswahl-Symbolleiste anzuzeigen.

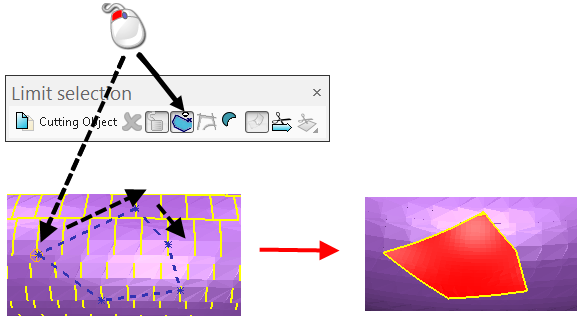

  3. Klicken Sie auf die Schaltfläche Auf Polygon begrenzen .
  4. Klicken Sie auf den Startpunkt und dann auf weitere Punkte, um ein Polygon auf dem Netz zu erstellen. Klicken Sie erneut auf den Startpunkt, um das Polygon fertigzustellen.


  Das Polygon wird als Schneidwerkzeug verwendet.
