So fügen Sie Leitungsnummernspalten in eine Ortho-Stückliste ein

Sie können in der Ortho-Stücklistentabelle in einer orthogonalen Zeichnung Spalten wie z. B. Leitungsnummern oder Schwerpunkt hinzufügen.

1. Klicken Sie auf kontextabhängige Registerkarte Ortho-Ansicht in der MultifunktionsleisteGruppe Tabelle platzieren und einrichtenTabelle einrichten.
2. Klicken Sie im Dialogfeld Tabelle einrichten auf Spalte hinzufügen.

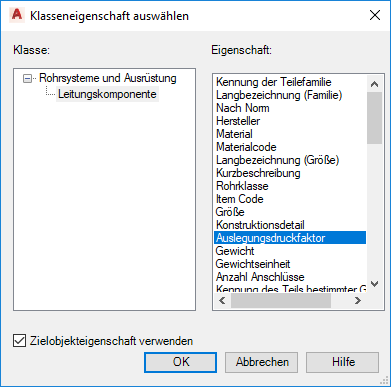

3. Klicken Sie im Dialogfeld Klasseneigenschaft auswählen unter der Liste Klasse auf Leitungskomponente.
4. Klicken Sie unter der Liste Eigenschaft auf Leitungsnummer-Tag.

5. Klicken Sie auf OK, um das Dialogfeld Klasseneigenschaft auswählen zu schließen.
6. Klicken Sie unter Tabellen-Layout in der Zeile Spalte anzeigen auf die Spalte Leitungsnummer-Tag.
   Anmerkung: Wenn Sie die Spalte nicht auswählen, wird sie aus der Liste entfernt.
7. Führen Sie einen der folgenden Schritte durch:
   • Klicken Sie zum Erstellen einer Ortho-Stücklistentabelle auf Stückliste, und wählen Sie die Tabellenposition aus.
   • Klicken Sie zum Aktualisieren einer vorhanden Stückliste auf Stückliste aktualisieren.

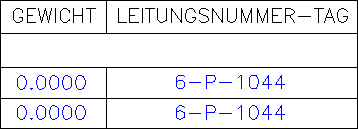

   Das Leitungsnummer-Tag wird angezeigt.
