Wenn Sie skizzenartige Linien für eine Ansicht verwenden, weisen Oberflächenmuster Rauschen oder unerwünschte Unregelmäßigkeiten auf.

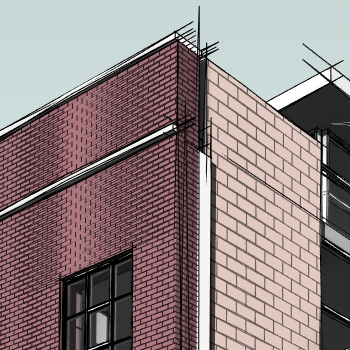

Problem: Sie haben skizzenartige Linien in einer Ansicht aktiviert. An Stellen, an denen Oberflächenmuster angezeigt werden, verursachen die skizzenartigen Linien ein Moiré-Muster, Bildrauschen oder Unregelmäßigkeiten. Dies fällt eventuell bei Elementen mit kleinflächigen Oberflächenmustern wie z. B. hölzernen Fußböden, Dachziegeln, Ziegelwänden und Schindelverkleidungen auf.
Diese Effekte sind durch die Stärke des auf die Linien im Modell (einschließlich der Oberflächenmuster) angewendeten Jitter bedingt. Wenn Sie skizzenartige Linien auf eine Ansicht anwenden, erhalten längere Linien mehr Jitter als kürzere. Dieses Verhalten kann zu Unregelmäßigkeiten im Muster in Teilen des betroffenen Elements führen.
Lösung: Sie haben folgende Möglichkeiten, die gewünschte Wirkung zu erzielen:
- Deaktivieren Sie Oberflächenmuster für die betroffenen Elemente: Klicken Sie mit der rechten Maustaste auf ein Element, und wählen Sie In Ansicht überschreiben
Nach Element oder nach Kategorie. Erweitern Sie Oberflächenmuster, und deaktivieren Sie das Kontrollkästchen Sichtbar.
- Reduzieren Sie den Wert der Einstellung Jitter im Dialogfeld Grafikdarstellungsoptionen.
