Oberflächen des Modells werden mit uneinheitlicher Farbe, undeutlicher oder gezackter Grafik oder anderen Bildfehlern angezeigt. Beim Umkreisen und Zoomen in einer Ansicht scheinen die Flächen zu flackern.

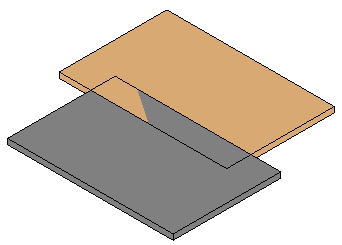

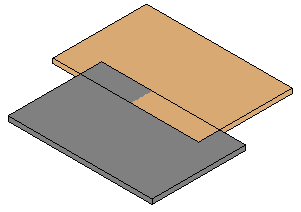

Beispiel: An den Stellen, an denen sich diese Geschossdecken überlagern, verändern sich die Farben beim Vergrößern und Verkleinern der Ansicht.
Diese Effekte können in den folgenden Fällen auftreten:
- Bei einer Überlagerung farbiger oder gemusterter Flächen
- Bei Flächen mit unterschiedlichen Farben, z. B. in Ansichten mit den Bildstilen Schattiert, Realistisch oder Einheitliche Farben
- Beim Auswählen von Elementen in Ansichten mit dem Bildstil Verdeckte Linie
- Wenn zwei Geschossdecken oder Wände übereinander modelliert wurden
- Bei Wänden und Geschossdecken mit einer gemeinsamen Fläche
Zu einem Flackern der Modelloberflächen kommt es am häufigsten beim Umkreisen oder Zoomen in Ansichten mit den Bildstilen Schattiert, Realistisch oder Einheitliche Farben.
Problem: Dieses Problem tritt auf, wenn zwei Flächen, die in derselben Ebene modelliert wurden (koplanare Flächen) unterschiedliche Farben oder Muster aufweisen. Es kommt zu einem Konflikt in der Software, da nicht eindeutig ist, welche Fläche zuoberst gezeichnet werden soll. Die Software zeichnet daher beide Flächen, was zu Grafikfehlern führt.
Lösung: Führen Sie einen der folgenden Schritte durch:
- Führen Sie die Geometrie mithilfe des Werkzeugs Geometrie verbinden zu einem einzelnen Element zusammen.
- Passen Sie eine der Geschossdeckenskizzen so an, dass ihre Kante nicht koplanar mit der Wand ist.
- Passen Sie die Wandgeometrie so an, dass die Wände nicht mehr koplanar sind. Wenn sich z. B. zwei Ebenen überlagern, platzieren Sie sie in einem minimalen Abstand voneinander.
