Utilice este procedimiento para colocar una llamada que cree una sección 2D en un dibujo de vista de proyecto nuevo.
Cuando se crea una vista de sección en un dibujo nuevo, la referencia al modelo de edificio se hace en el dibujo nuevo. Una sección 2D se basa en la geometría de los objetos cortados por la línea de sección. Si coloca una llamada en el dibujo de vista del Plano de primera planta y crea una sección 2D en ese dibujo, la sección sólo contendrá la geometría de la primera planta (sólo los objetos del modelo de edificio presentes como objetos de dibujo o como referencias externas en el dibujo actual). Cuando se crea un dibujo de vista de sección para la sección 2D, se puede controlar qué niveles, divisiones y componentes fijos se incluyen en la sección. Esto permite un mayor control sobre los objetos que se incluirán en la sección. Podría, por ejemplo, anular la selección del componente fijo Mobiliario en el dibujo de vista Plano de primera planta para no recargar la sección con componentes innecesarios. De igual modo, puede agregar componentes fijos, niveles o divisiones que no se encuentren en el dibujo de vista actual para, por ejemplo, crear gráficos de fondo.

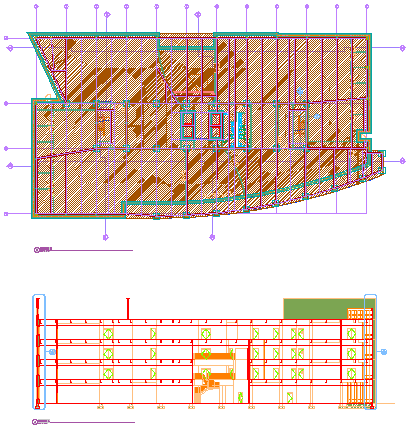

Planta (arriba) y sección de edificio (abajo)
También puede seleccionar la
y seleccionar una de las herramientas de sección.
Cuando haya colocado la vista de espacio modelo en el nuevo dibujo de vista, los marcadores de posición de campos en la llamada de sección se convertirán en interrogantes. Para resolverlos, se debe colocar la vista de espacio modelo en un plano.
