Para añadir una asignación de marco nueva a una rejilla de un conjunto de puerta y ventana

Utilice este procedimiento para agregar una asignación de marco a un conjunto de puerta y ventana. Para asignar definiciones distintas a bordes de marco diferentes, necesita varias asignaciones de marco.

1. Haga clic en Ficha Administrar grupo Estilo y visualización Administrador de estilos .
2. Expanda Objetos arquitectónicos Estilos de conjunto de puerta y ventana.
   Nota: También puede seleccionar un conjunto de puerta y ventana en el dibujo y elegir la ficha Conjunto de puerta y ventana grupo General menú desplegable Editar estilo Estilos de conjunto de puerta y ventana.
3. Seleccione un estilo de conjunto de puerta y ventana
4. Elija la ficha Reglas de diseño.
5. En el panel izquierdo, seleccione la rejilla donde desea crear una nueva asignación de marco.
6. Pulse (Asignación de marco nuevo).

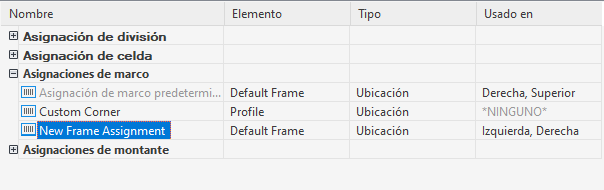

   Se muestra una asignación de marco nueva en la lista de asignaciones de marco.



7. Pulse con el botón derecho en el nombre predeterminado, elija Renombrar y, a continuación, escriba un nombre descriptivo.
8. En Elemento, seleccione una definición de marco.
9. Designe los lados del marco en los que desee utilizar esta asignación de marco.
10. Pulse Aceptar.
