Utilice este procedimiento para crear un conjunto de puerta y ventana basado en una rejilla de diseño 2D. Si en el dibujo ya dispone de rejillas de diseño 2D, puede convertirlas fácilmente en conjuntos de puerta y ventana. O bien, si está habituado al uso de rejillas de diseño, encontrará que son una forma eficaz de crear conjuntos de puerta y ventana que puede usar para probar con los comandos para conjuntos de puerta y ventana y aprender más sobre éstos.
Cuando crea un conjunto de puerta y ventana a partir de una rejilla de diseño 2D, también crea un nuevo estilo de conjunto de puerta y ventana. Las divisiones del nuevo estilo de conjunto de puerta y ventana se toman de las divisiones de la rejilla del diseño.
- Abra la paleta de herramientas que contenga la herramienta para conjuntos de puerta y ventana que desee usar.
(Quizás deba desplazarse para ver la herramienta que desea.)
- Pulse con el botón derecho en una herramienta para conjuntos de puerta y ventana y elija Aplicar las propiedades de herramientas a
Rejilla de diseño. - Seleccione la rejilla de diseño que desea convertir.

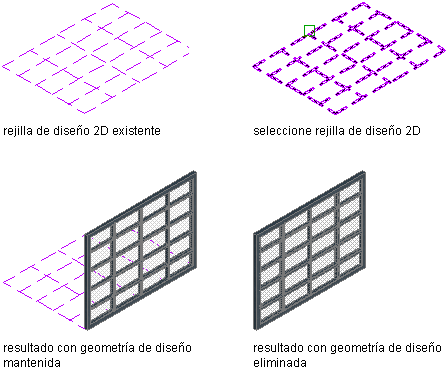

- Cuando se le pida borrar la geometría original, pulse Intro para conservar la rejilla de diseño o escriba s (Sí) para borrarla.
- Pulse Intro para especificar la orientación horizontal de la división primaria o v para especificar la orientación vertical.
- Escriba un nombre para el estilo de conjunto de puerta y ventana y pulse Aceptar.
Si es necesario, edite las propiedades del conjunto de puerta y ventana en la paleta Propiedades.
