- Abra la paleta de herramientas que contenga la herramienta para conjuntos de puerta y ventana que desee usar, y seleccione la herramienta. Nota: También puede seleccionar la
.
- En la paleta Propiedades, expanda Básicas General y, a continuación, seleccione un estilo.
- En Contorno de espacios, defina si el conjunto de puertas y ventanas se puede usar como objeto delimitador para espacios asociativos.
Puede elegir tres opciones:
- Sí: el conjunto de puertas y ventanas se puede usar como objeto delimitador para espacios asociativos.
- No: el conjunto de puertas y ventanas no se puede usar como objeto delimitador para espacios asociativos.
- Por estilo: el conjunto de puertas y ventanas utilizará la configuración de delimitación del estilo de conjunto de puertas y ventanas.
- Expanda Cotas y modifique las cotas del conjunto de puerta y ventana.
Si desea especificar... Entonces... la longitud del conjunto de puerta y ventana escriba un valor en Longitud. la altura del conjunto de puerta y ventana escriba un valor para Altura. la elevación del conjunto de puerta y ventana escriba un valor para Elevación. los ingletes inicial y final escriba los valores de Ángulo de inglete inicial y Ángulo de inglete final. - Expanda Ubicación y modifique las propiedades de ubicación del conjunto de puerta y ventana.

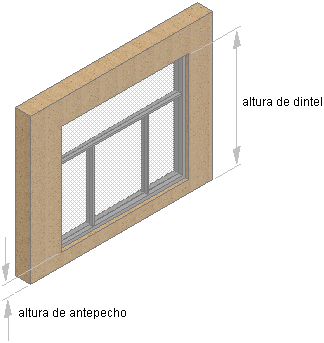

Si desea especificar... Entonces... la posición del conjunto de puerta y ventana en Posición en el muro, seleccione Sin restricción o Desfase/Centro. Nota: Si seleccionó Desfase/Centro, especifique un valor para Desfase automático.la alineación vertical del conjunto de puerta y ventana seleccione Dintel o Antepecho para Alineación vertical. la altura de dintel del conjunto de puerta y ventana escriba un valor para Altura de dintel. la altura de antepecho del conjunto de puerta y ventana escriba un valor para Altura de antepecho. el ángulo de referencia de rotación del conjunto de puerta y ventana escriba un valor en Rotación Alineación vertical controla el modo en que se coloca el conjunto de puerta y ventana en el muro y la respuesta del conjunto de puerta y ventana a las modificaciones de altura. Las opciones Altura de antepecho y Altura de dintel permiten determinar el punto de trabajo del conjunto de puerta y ventana. Puede colocar el punto de trabajo en el antepecho o en el dintel. El valor Alineación vertical determina la ubicación vertical del punto de trabajo en el muro.
Las modificaciones de la altura del conjunto de puerta y ventana respetan el punto de trabajo. Por ejemplo, si especifica el punto de trabajo de la ventana en el antepecho, la alineación vertical en 0'' y la altura del conjunto de puerta y ventana en 7'–0'', la altura del muro donde se coloca la parte superior del conjunto de puerta y ventana es de 7–0''. Si modifica la altura de la ventana y la establece en 6'–8'', el antepecho de la ventana sigue en 0'' y la parte superior de del conjunto de puerta y ventana se convierte en 6–8''. Se conserva el punto de trabajo del antepecho.
Si especifica el punto de trabajo como la cabecera del conjunto de puerta y ventana, el valor de Alineación vertical en 7'-0'' y la altura del conjunto de puerta y ventana en 7'-0'', la altura del muro donde se sitúa la parte superior del conjunto de puerta y ventana es de 7–0''. Si modifica la altura de este conjunto de puerta y ventana y la establece en 6'–8'', la cabecera del conjunto de puerta y ventana permanece en 7'–0'' y el antepecho del conjunto de puerta y ventana se convierte en 4''. Se conserva el punto de trabajo de la cabecera.
Consejo: Puede mover u ocultar la paleta Propiedades para ver una mayor extensión del área de dibujo. - En el área del dibujo, designe un muro o pulse Intro y, a continuación, designe el punto de inserción del conjunto de puerta y ventana.
- Siga agregando conjuntos de puerta y ventana y pulse Intro.
