Para controlar la visualización de líneas ocultas por material

Siga este procedimiento para determinar si las líneas ocultas de un material deben mostrarse en una sección o alzado.

Puede utilizar este procedimiento, por ejemplo, si desea ver los muros y zapatas que tapa el suelo o que están ocultos tras otros muros. También puede usarse para ver componentes estructurales que se encuentran entre muros.

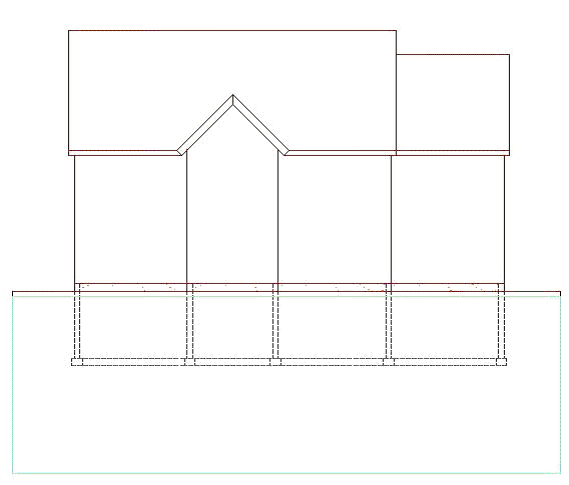

Visualización de muros de cimentación ocultos

1. Seleccione la ficha Administrargrupo Estilo y visualizaciónAdministrador de estilos.

   Se abre el Administrador de estilos, que muestra el dibujo actual en una vista en árbol expandida.

2. Expanda Objetos para varias finalidades y después Definiciones de material.
3. Seleccione la definición de material que desea cambiar.
4. Elija la ficha Propiedades de visualización.
5. Designe la representación de visualización donde desea que aparezcan los cambios y seleccione Modificación de estilo.

   La representación de visualización en negrita es la actual.

6. Si es necesario, elija .
7. Seleccione la ficha Otro.
8. En Reglas de sección/elevación 2D, seleccione Mostrar bordes ocultos de este material.
9. Pulse Aceptar.
