Actualizaciones de revisión de normas para los símbolos de soldadura

El símbolo de soldadura de AutoCAD Mechanical se ha actualizado para ser compatible con la revisión de la norma AWS A2.4-2012. Para ser compatible con AWS A2.4-2012, todos los aspectos del símbolo de soldadura se revisan para que se correspondan con AWS A2.4-2012.

El conjunto de herramientas AutoCAD Mechanical es compatible con la revisión de la norma AWS A2.4-1998, lo que permite abrir, editar y guardar documentos creados en versiones anteriores sin tener que actualizar la norma de soldadura. Al ser compatible con AWS A2.4-2012 y AWS A2.4-1998, puede anotar diseños nuevos y según se creen mediante la revisión estándar necesaria.

Nota: Al guardar la nueva revisión de los símbolos de soldadura en un formato de archivo antiguo, el símbolo de soldadura se convierte en un bloque.

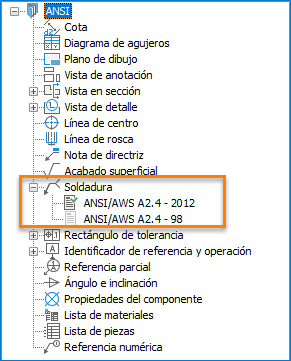

Cuadro de diálogo Opciones

En el conjunto de herramientas AutoCAD Mechanical, la nueva revisión de la norma ANSI se utiliza como norma por defecto en los nuevos dibujos. Cuando se abre un dibujo heredado, la norma por defecto se cambia por la revisión de la norma antigua. Puede cambiar la revisión de la norma en el cuadro de diálogo Opciones.

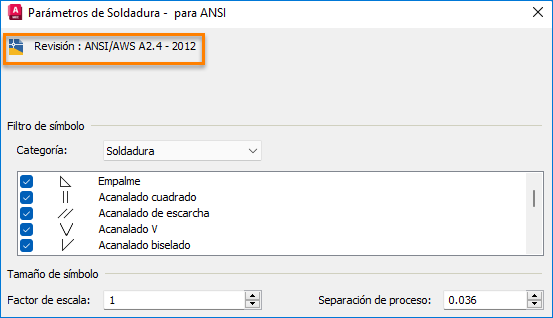

Cuadro de diálogo Parámetros de soldadura

El cuadro de diálogo Parámetros de soldadura muestra la última revisión de ANSI. Los símbolos de soldadura y de respaldo correspondientes también se enumeran en el Filtro de símbolo.

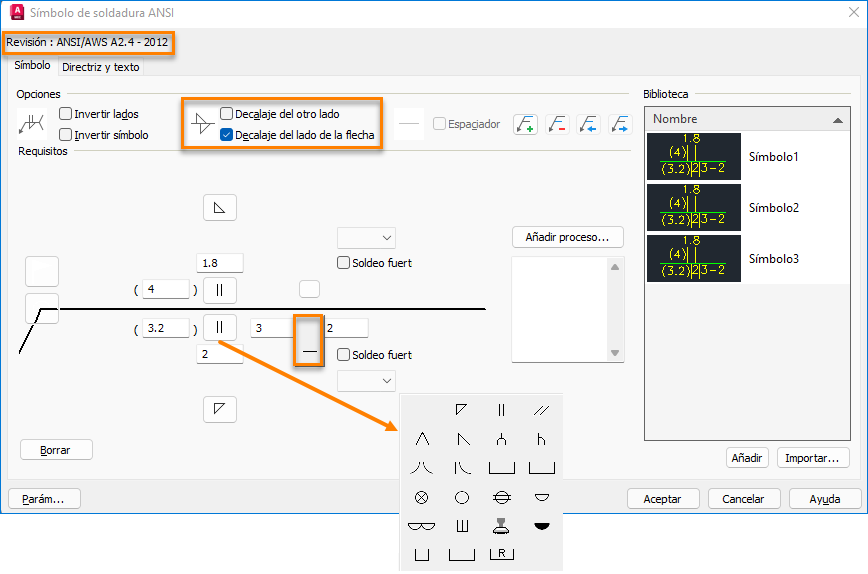

Cuadro de diálogo Símbolo de soldadura

El cuadro de diálogo Símbolo de soldadura ANSI contiene los siguientes cambios:

• Opciones de la paleta Distancia
  • Soldadura continua
  • Soldadura intermitente
• Decalaje
  • Decalaje del otro lado
  • Decalajes del lado de la línea de marca
• Nuevos símbolos de soldadura y de respaldo en la paleta Símbolos

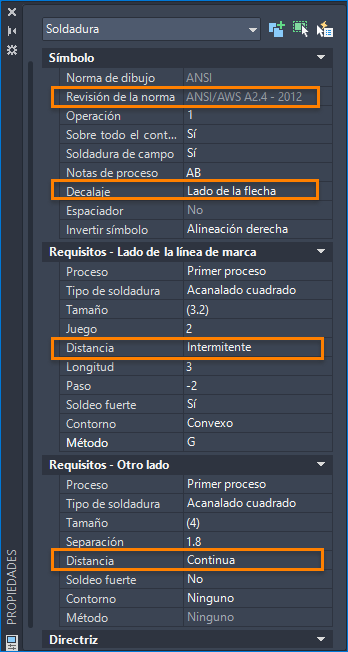

Paleta Propiedades

Puede ver y modificar todas las propiedades de los símbolos de soldadura en la paleta Propiedades.
