Procedimiento para trabajar con el Explorador de catálogos de Electrical en el entorno de Cable y arnés

Inserción de piezas en el entorno de Cable y arnés

1. Abra el ensamblaje de cable y arnés.
2. Haga clic en la ficha Entornospanel IniciarCable y arnés.
3. Haga clic en la ficha Cable y arnésgrupo AdministrarImportar datos de arnés
4. Busque un archivo XML exportado de AutoCAD Electrical.

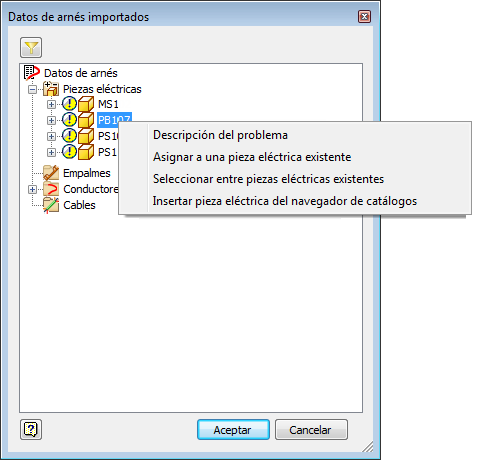

5. Expanda Piezas eléctricas y seleccione una pieza eléctrica en el cuadro de diálogo Datos de arnés importados.
6. Haga clic con el botón derecho y seleccione Insertar pieza eléctrica del navegador de catálogos.

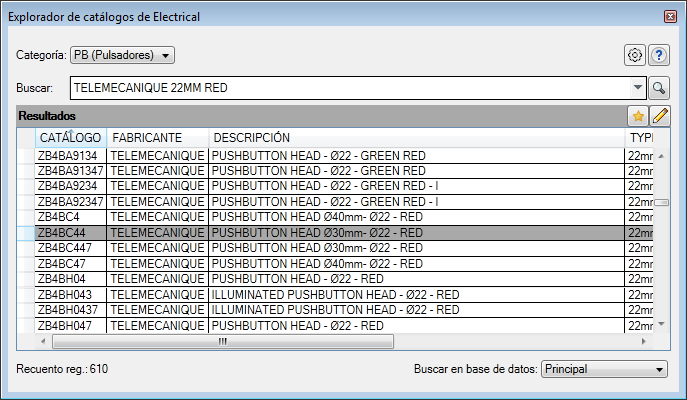

   Si la pieza tiene un catálogo asignado, el valor del catálogo se preselecciona en el Explorador de catálogos de Electrical.


7. Haga clic en el valor del catálogo en el panel de resultados y aparecerá una paleta pequeña. Si existen piezas asociadas al valor del catálogo, se muestran en la paleta.
8. Opte por una de las posibilidades siguientes:
   • Haga clic en una pieza en la paleta pequeña.

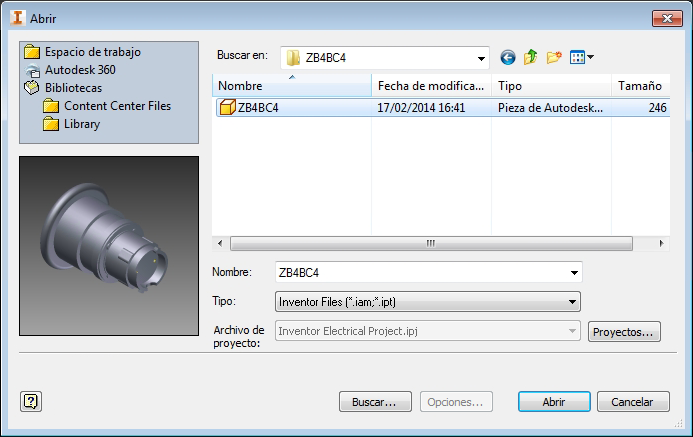

   • Si la pieza que desea no está disponible en la paleta, búsquela en el disco.

   Nota: Puede hacer doble clic en la fila del panel de resultados para insertar el valor por defecto asociado al valor del catálogo o solo una parte de este.

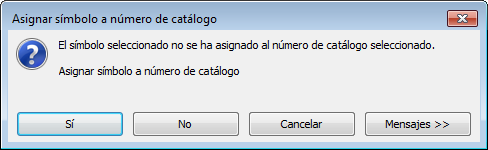

9. Si la pieza no está ya asociada al valor del catálogo, seleccione si desea asignar el símbolo.

10. Seleccione un punto de inserción.
11. Repita la operación para cada componente que desee insertar de los datos de cable y arnés importados.

Nota: Una pieza debe tener pasadores definidos para poderla utilizar en el entorno de Cable y arnés.

Inserción de una pieza y asignación a una pieza de Cable y arnés de Electrical

1. Si el Explorador de catálogos de Electrical no está abierto, haga clic en la ficha Ensamblajegrupo Componenteelemento desplegable InsertarExplorador de catálogos de Electrical.
2. Seleccione la categoría de tipo de pieza que desee insertar.
3. Introduzca los criterios de búsqueda y haga clic en .

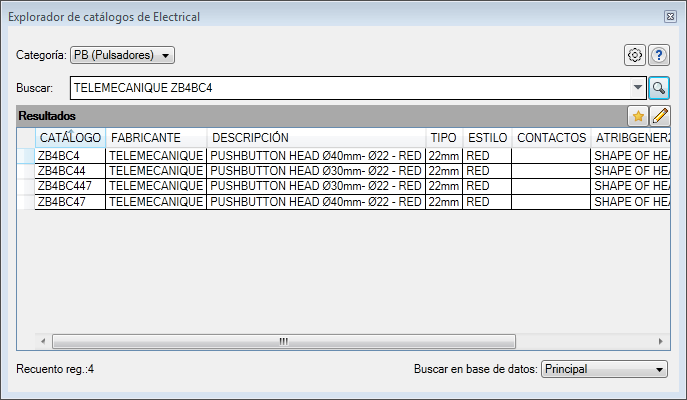

4. Haga clic en el valor de catálogo en el Explorador de catálogos de Electrical y aparecerá una paleta pequeña. Si existen piezas asociadas al valor del catálogo, se muestran en la paleta.
5. Opte por una de las posibilidades siguientes:
   • Haga clic en una pieza en la paleta pequeña.
   • Si la pieza que desea no está disponible en la paleta, búsquela en el disco.

   Nota: Puede hacer doble clic en la fila del panel de resultados para insertar el valor por defecto asociado al valor del catálogo o solo una parte de este.
6. Si la pieza no está ya asociada al valor del catálogo, seleccione si desea asignar el símbolo.

7. Seleccione un punto de inserción.
8. Haga clic en la ficha Entornospanel IniciarCable y arnés.
9. Haga clic en la ficha Cable y arnésgrupo AdministrarImportar datos de arnés
10. Busque un archivo XML exportado de AutoCAD Electrical.
11. Seleccione una pieza de Electrical en el cuadro de diálogo Datos de arnés importados.
12. Haga clic con el botón derecho y seleccione Asignar a una pieza de Electrical existente.

13. Seleccione la pieza insertada previamente.
    Nota: Una pieza debe tener pasadores definidos para poderla utilizar en el entorno de Cable y arnés.
