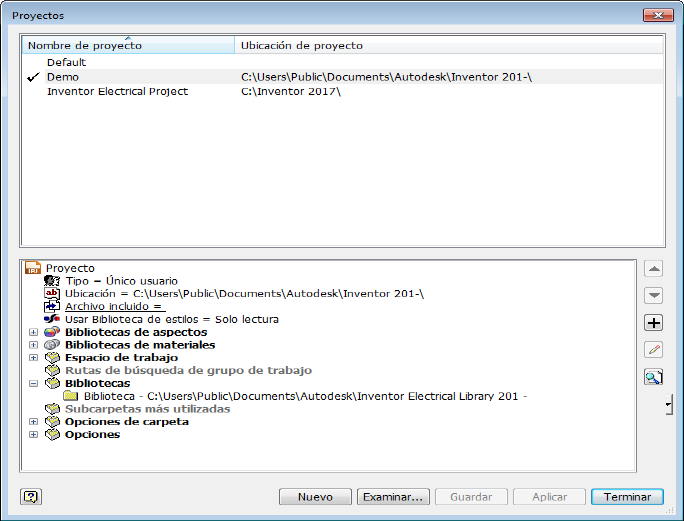

El explorador de catálogos de Electrical para Inventor permite insertar piezas 3D mediante la selección de un valor del catálogo en la base de datos. En la utilidad se incluye la interfaz del explorador de catálogos, el vínculo a la base de datos de AutoCAD Electrical y un conjunto de ejemplos de piezas eléctricas 3D. La ubicación por defecto para las piezas de muestra es C:\Users\Public\Documents\Autodesk\Inventor Electrical Library [versión]. Incluya esta ruta de biblioteca en las bibliotecas del proyecto o utilice el archivo Inventor Electrical Project instalado con el Explorador de catálogos de Electrical.
A medida que descarga piezas de proveedores o crea sus propias piezas, puede asociarlas a un valor de catálogo específico utilizando el Explorador de catálogos de Electrical. Existen dos métodos para asociar una pieza 3D a un valor de catálogo determinado:
- Utilice el modo de edición del navegador e introduzca el nombre de la pieza 3D en la columna SYMBOL3D.
- Seleccione el valor de catálogo y busque una pieza para su inserción. Este flujo de trabajo asocia la pieza al catálogo seleccionado para futuras inserciones.
El Explorador de catálogos de Electrical es una paleta no modal, lo que significa que puede permanecer en la pantalla mientras se utilizan otros comandos. Se puede cambiar de tamaño o fijar.
Introduzca los criterios de búsqueda y seleccione de una lista de catálogo los valores que coincidan con los criterios de búsqueda. La búsqueda solo se realiza en los campos que aparecen en el navegador. Los resultados de la búsqueda se muestran en el área de resultados.
Utilice los encabezamientos de columna del grupo Resultados para:
- Ordenar: haga clic en un encabezado de la columna para ordenar
- Reordenar: arrastre las columnas para cambiar el orden en que se muestran
- Cambiar el tamaño: arrastre el borde del encabezado de la columna para cambiar su tamaño
- Mostrar/ocultar: haga clic con el botón derecho y seleccione las columnas que desee incluir en la presentación. La búsqueda solo se realiza en los datos de las columnas visibles.
Nota: Todas las columnas se muestran en modo de edición.
- Fijar: haga clic con el botón derecho y fije la columna seleccionada. Al desplazarse, todas las columnas a la izquierda de la columna fijada permanecen visibles.
Modo de inserción
Busque un valor de catálogo específico e inserte una pieza. El campo SYMBOL3D del registro de catálogo define las piezas de Inventor asociadas a este valor de catálogo. Utilice el modo de edición para añadir símbolos al campo SYMBOL3D y para definir la pieza por defecto de un registro de catálogo. La pieza por defecto se inserta al hacer doble clic en un registro de catálogo. Haga clic una vez en un registro de catálogo para realizar una selección de todos los símbolos definidos en el campo SYMBOL3D.
Las piezas se asocian automáticamente cuando selecciona un registro de catálogo en el Explorador de catálogos y busca una pieza para su inserción. La pieza debe estar en una carpeta incluida en la definición de biblioteca. La próxima vez que seleccione el registro de catálogo, la pieza estará disponible para su inserción.
Puede añadir los valores de catálogo de uso frecuente a la lista de favoritos. Puede crear una lista de favoritos para cada categoría de la tabla de catálogo.
Para obtener más información, consulte Navegador de catálogos de Autodesk Inventor Electrical: base de datos de contenido.
Modo de edición
Busque valores del catálogo y edite la base de datos de catálogo.
En el modo de edición:
- Todos los campos asociados con los registros del catálogo aparecen en la visualización, incluidos los campos que proceden de las tablas _PINLIST y _TERMPROPS de la base de datos de catálogo.
- Los registros de subensamblaje, tal y como el valor del campo LISTAENSAMB los define, se incluyen en la visualización.
