Curva de equilibrio

Acceso

• Haga clic en Resultados Avanzado Curva de capacidad.

La opción muestra los siguientes diagramas:

• Suma de reacciones en la dirección de control de una función de desplazamiento de nodos en la dirección controlada
• Aceleración espectral en la función de desplazamiento espectral: el diagrama se deriva del diagrama anterior después de convertirlo adecuadamente al espacio espectral (véase el código ATC-40 capítulo 8.2.2.1.1)

En función del espectro de capacidad, se calcula el punto de rendimiento (normativa ATC 40, capítulo 8.2.2.1.3), que determina la respuesta de la estructura (desplazamientos máximos) al movimiento del suelo especificado provocado por un terremoto.

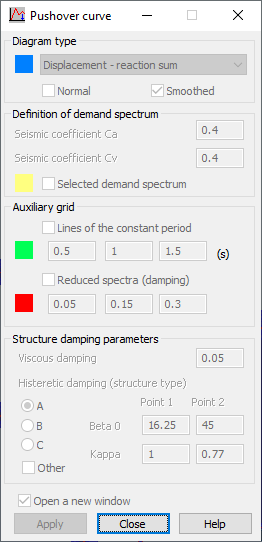

El cuadro de diálogo permite seleccionar uno de los siguientes tipos de diagramas:

• Desplazamiento: suma de reacción (cuando se selecciona, todas las opciones del cuadro de diálogo no están disponibles)
• Espectro del estado de equilibro
• Amortiguamiento - Período (efectivo) (cuando se selecciona, todas las opciones del cuadro de diálogo no están disponibles)

Las opciones: Normal y Alisado solo están disponibles para el diagrama Espectro del estado de equilibro. Si selecciona la opción Alisado, se alisará el diagrama que se muestra.

En el campo Definición del espectro de excitación, puede determinar el espectro de excitación (espectro de movimientos terrestres durante un terremoto). El espectro de excitación se define mediante los coeficientes sísmicos Ca y Cv. (Véase la normativa ATC-40, capítulo 4). Al seleccionar la opción Espectro de explotación, se muestra un diagrama creado a partir de las intersecciones de las líneas de período constante con los espectros reducidos calculados adecuadamente.

Las opciones del campo Cuadrícula auxiliar incluyen:

• Líneas del período constante: al seleccionar esta opción se muestran líneas de período constantes. Los valores introducidos en los campos correspondientes deben ser positivos.
• Espectros reducidos (amortiguamiento): al seleccionar esta opción se muestra la cuadrícula de espectro reducido. En los campos disponibles, puede definir valores de amortiguamiento que se encuentren dentro del rango de <0, 1>. Dichos valores se aplican para determinar los espectros reducidos. Si se introduce 0, se indica un valor de amortiguamiento de 0%; si se introduce 1, se indica un valor de amortiguamiento de 100%.

En el campo Parámetros de amortiguamiento de estructura, puede definir dos tipos de amortiguamiento de estructura:

• Interno (viscoso)
• Histerético (tipo de comportamiento de estructura)

Para el amortiguamiento histerético, se selecciona el tipo de estructura (A, B o C). Robot calcula los parámetros Beta0 y Kappa (aplicados para calcular el amortiguamiento efectivo) y se muestran en los campos correspondientes en un fondo gris. También puede especificar estos valores si está seleccionada la opción Otros. Los campos de Punto1 y Punto2 pasan a estar disponibles. Los valores de los coeficientes Beta0 y Kappa deben ser positivos.

Después de definir los parámetros enumerados y hacer clic en Aplicar, se muestra un diagrama relevante.

Una vez seleccionado el diagrama Desplazamiento - suma de reacciones, se muestra la siguiente información:

• La parte gráfica muestra un diagrama de la suma de reacción en la función de desplazamiento de control (la suma de reacción puede ser una fuerza o un momento; mientras que el desplazamiento puede ser un desplazamiento o un ángulo de rotación).
• La parte tabular muestra una tabla con las siguientes columnas (el número de filas de la tabla es igual al número de pasos en un caso de análisis de deterioro determinado):
  • Paso: número consecutivo de pasos de iteración.
  • Suma de reacciones: suma de reacciones en cada paso.
  • Desplazamiento: desplazamiento de un nodo de control en cada paso.
  • Rango A-B, B-IO, etc.: el número de bisagras no lineales incluidas en el rango especificado en pasos individuales.
  • A, B, E/S, etc.: criterios de aceptación definidos en el cuadro de diálogo Definición del modelo de rótula no-lineal (ficha Parámetros).

Una vez seleccionado el diagrama Espectro del estado de equilibro se muestra la siguiente información:

• La parte gráfica muestra un diagrama del espectro del estado de equilibro o, si se han especificado las opciones adecuadas, un diagrama del espectro de excitación, líneas de períodos constantes y punto de explotación.
• La parte tabular muestra una tabla con las siguientes columnas:
  • Conjunto 1 (la tabla solo tiene una fila):

    La columna sin nombre tiene una descripción del punto de explotación.

    U, V: coordenadas del punto en el sistema de desplazamiento - Suma de reacciones.

    Sd, Sa /g: coordenadas del punto en el sistema de aceleración espectral de desplazamiento espectral.

    Beff, Teff: coordenadas del punto en el sistema de amortiguamiento efectivo - Período efectivo.

  • Conjunto 2 (el número de filas de la tabla es igual al número de pasos en un caso de análisis de deterioro determinado):

    Paso: número consecutivo de pasos de iteración

    Teff: valores del período efectivo en cada paso

    Beff: valores de amortiguamiento efectivo en cada paso

    Alfa: coeficiente de masa efectivo en cada paso

    PF: factor de participación modal en cada paso.

Después de hacer clic con el botón derecho en la tabla, se muestra un menú contextual. (Funciona de la misma forma que el análisis temporal). El menú contextual también incluye las siguientes opciones (menú Diagramas - propiedades)

• Rango automático: si se selecciona, el diagrama se dibuja a lo largo del intervalo de tiempo total del análisis.
• Definir el intervalo del usuario: si se selecciona, el diagrama se dibuja en todo el rango definido por el usuario (utilizando el cursor en el diagrama).
