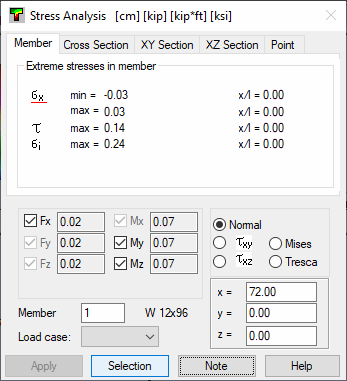

En la ficha Barra del cuadro de diálogo Análisis de tensiones, se visualizan las tensiones extremas obtenidas en la sección de la barra XZ seleccionada.
Las siguientes tensiones extremas calculadas para toda la barra se muestran en el cuadro de diálogo:
- Tensión normal σ x (máxima y mínima).
- Esfuerzo de cizalla: τ.
- Tensión σi: valores de tensión reducida calculados según una hipótesis seleccionada (HMH, Tresca).
El valor de coordenadas para el que se ha obtenido el valor de tensión extrema se especifica para cada uno de los valores de tensión de la lista.
Nota: Si ha seleccionado una tensión normal SIGMA X para la presentación, el programa muestra el eje neutro (en forma de línea discontinua) en la sección transversal de una barra sólida.
