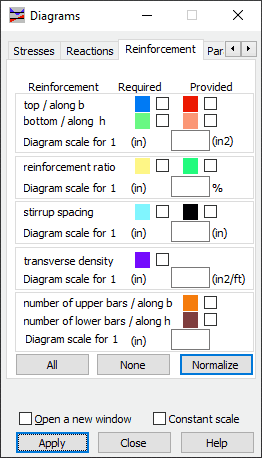

Una vez seleccionada la ficha Armadura en el cuadro de diálogo Diagramas - barras, se muestra lo siguiente:
Utilice este cuadro de diálogo para seleccionar las cantidades para las que desea visualizar diagramas de barras de estructura.
- Armaduras teóricas: armadura superior (a lo largo del lado de la longitud b) y armadura inferior (a lo largo del lado de la longitud h).
- Armaduras reales: armadura superior (a lo largo del lado de la longitud b) y armadura inferior (a lo largo del lado de la longitud h).
- Grado de armadura teórica y real.
- Separación entre estribos de la armadura teórica y real para la armadura transversal.
- Densidad transversal, el coeficiente del área de armadura transversal en relación con la unidad de longitud de un elemento de hormigón armado.
- El número de barras superiores (armadura superior) a lo largo del lado de la longitud b.
- El número de barras superiores (armadura inferior) a lo largo del lado de la longitud h.
Puede definir el color y la escala adecuados para cada una de estas cantidades.
Las opciones son las siguientes:
- Todo: muestra los diagramas de todas las cantidades.
- Nada: oculta los diagramas.
- Normalizar: muestra el diagrama de la cantidad seleccionada de tal forma que se ajusta la escala al valor máximo y mínimo de la cantidad resaltada.
