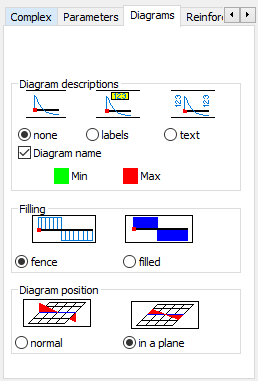

Seleccione la ficha Diagramas en el cuadro de diálogo Cortes por paneles para seleccionar la forma de presentación del diagrama de la estructura.
- En el campo Descripción de los diagramas, decida cómo se mostrarán las descripciones de las cantidades seleccionadas en el diagrama.
- Ninguna: no se mostrarán las descripciones de los diagramas en los cortes.
- Fichas: las descripciones de los diagramas en los cortes se presentarán en forma de fichas que muestran los valores en los puntos seleccionados de los cortes.
- Texto: las descripciones de los diagramas en los cortes se presentarán en forma de valores en los puntos seleccionados.
- Máx. y Mín. asigna un color de etiqueta y descripciones para los valores máximos y mínimos de los diagramas en los cortes de paneles. El color también se puede seleccionar en el cuadro de diálogo Preferencias de la ficha Visualización (seleccione diagramas de pletinas en el campo Rango y valores mínimos o máximos en el campo Elemento).
- Nombre del diagrama asigna el nombre determinado en el campo Nombre del corte de la ficha Definición a un diagrama creado para un corte definido.
- En la opción Valores positivos y negativos se determina si los valores positivos y negativos de la cantidad presentada se marcarán con colores diferentes (no diferenciados y diferenciados).
- Relleno de un diagrama: rayado o relleno
- En el campo Posición del diagrama, se establece la posición del diagrama con respecto a la estructura:
- normal: el diagrama de la cantidad seleccionada se dibujará como tangente al plano del corte (es decir, normal al plano de la estructura).
- en el plano: el diagrama de la cantidad seleccionada se dibujará como normal al plano del corte (como en el plano de la estructura).
Nota: Cuando las descripciones de los diagramas se presentan a lo largo de las líneas de corte, se presentan los valores máximos y mínimos para el diagrama, así como el valor del número entero para el componente seleccionado a lo largo de la longitud de la línea de corte.
