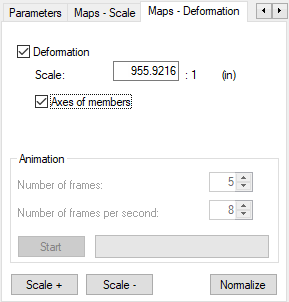

En la ficha Mapas - Deformación del cuadro de diálogo Análisis de tensiones - estructura, puede especificar la escala de deformación para los cálculos de tensión.
Especifique los parámetros de deformación:
- Deformación: seleccione esta opción para generar mapas de tensiones de una estructura deformada.
- La escala de deformación de la estructura presentada se calcula automáticamente.
- Líneas de centro: si se selecciona esta opción, después de que el software genere los mapas de tensiones en las barras de estructura, se mostrarán las líneas de centro (ejes) de las barras de estructura no deformadas.
Una vez generada la vista 3D, especifique los parámetros de animación:
- Número de imágenes
- Imágenes por segundo
Al hacer clic en Iniciar, el software lleva a cabo la animación en función de los parámetros especificados. Mientras la animación se muestra en pantalla, utilice los controles para detener, reanudar o rebobinar la animación. Puede guardar la animación generada como un archivo AVI o bien abrir y reproducir un archivo AVI en el que se haya guardado una animación generada previamente.
