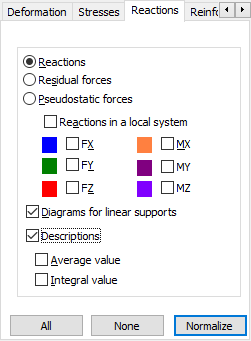

Una vez seleccionada la ficha Reacciones en el cuadro de diálogo Diagramas - barras, se muestra lo siguiente:
Puede seleccionar lo siguiente para visualizarlo en este cuadro de diálogo:
- Reacciones: valores de las fuerzas de reacción en los apoyos y los momentos de reacción; valores de los momentos en los apoyos.
- Fuerzas residuales: suma de fuerzas en nudos de estructura individuales (comprobación del equilibrio de fuerzas en nudos de estructura) y momentos residuales; suma de momentos en nudos de estructura individuales (comprobación del equilibrio de momentos en nudos de estructura).
- Fuerzas pseudoestáticas: fuerzas de un caso de carga simple generado en función de un modo de caso de análisis sísmico o espectral.
Las fuerzas y los momentos se muestran mediante el sistema global de coordenadas.
El cuadro de diálogo contiene las opciones siguientes:
- Reacciones en un sistema local. Si se selecciona esta opción, se pueden visualizar las fuerzas en un sistema de coordenadas inclinado (si el apoyo de una estructura está inclinado en relación con las direcciones de un sistema de coordenadas global). Si esta opción está desactivada, las reacciones se presentan mediante el sistema de coordenadas global.
- Diagramas para apoyos lineales. Si se selecciona esta opción, se muestran diagramas para los apoyos; de lo contrario, solo se muestran las fuerzas nodales. Una vez que se ha seleccionado Diagramas para apoyos lineales, se pueden seleccionar las opciones Valor medio y Valor de la integral.
- Valor de la integral. Si se selecciona esta opción, se muestra el valor de la integral, es decir, la suma de las fuerzas de reacción a lo largo del borde. La unidad de reacciones lineales es fuerza/longitud, por lo que la unidad de la integral es una fuerza.
- Valor medio. Si se selecciona esta opción, se muestra el valor medio de un diagrama. El valor medio se calcula como la suma (integral) de las reacciones a lo largo de la longitud del borde de apoyo dividida por la longitud de un borde especificado. La unidad del valor medio de una reacción lineal es fuerza/longitud.
Seleccione los colores de estos diagramas en el cuadro de diálogo Preferencias. También puede cambiar los colores de los componentes individuales de una reacción. Para ello, haga clic en los campos de color junto a las opciones de componentes de reacción en el cuadro de diálogo Diagramas.
