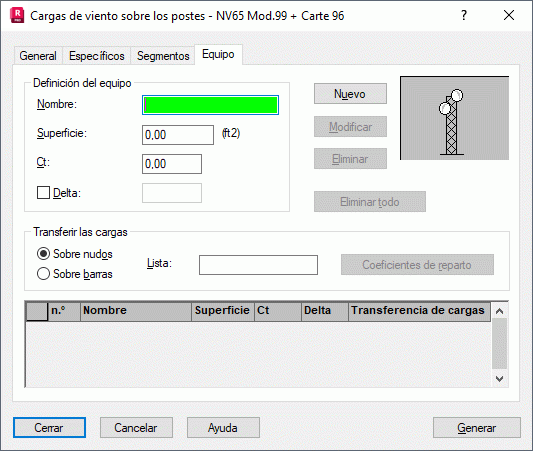

Al abrir el cuadro de diálogo Cargas de viento sobre los postes y hacer clic en la ficha Equipo, se muestra el siguiente cuadro de diálogo.
Las opciones de esta ficha definen superficies adicionales que influyen considerablemente en la carga de la estructura con viento, como antenas, mesas, rellenos de estructura, etc.
Para definir superficies adicionales para una estructura, tenga en cuenta lo siguiente:
- Nombre de superficie
-
Superficie activa expuesta al viento
Nota: Actualmente, Robot considera que la superficie es perpendicular a la dirección del viento, independientemente de la dirección real del viento.
- Coeficiente de presión del viento Ct
- Delta especifica el coeficiente de presión Delta en los cálculos.
- Campo Transferencia de cargas: una carga de superficies adicionales se transfiere a la estructura a través de las barras o en los nudos de la estructura. En el campo Lista, introduzca la lista pertinente de nudos o barras que recibirán la carga transferida. Al hacer clic en Coeficiente de reparto, se abre el cuadro de diálogo para definir los coeficientes que determinan qué parte de la carga total se distribuirá sobre los elementos individuales. Se aplica el siguiente principio de cálculo de un valor de carga para elementos individuales: se suman los coeficientes de reparto y la suma se trata como el 100% del valor de carga; los elementos individuales reciben la parte de la carga proporcional al coeficiente definido para un elemento determinado.
Nota: Todos los elementos de estructura adicionales (equipos de estructura) que no se ubican en el plano de los muros de la estructura solo se deben definir en la ficha Equipos del cuadro de diálogo. El equipo no se debe modelar mediante barras de estructura, ya que esto podría impedir que el algoritmo reconozca los muros de la estructura.
