En el cuadro de diálogo Definición del diagrama, se definen los diagramas de las cantidades calculadas durante los análisis avanzados (análisis no lineales, temporales y de deterioro). El cuadro de diálogo se abre después de hacer clic en Añadir o Modificar en el cuadro de diálogo Análisis avanzado.

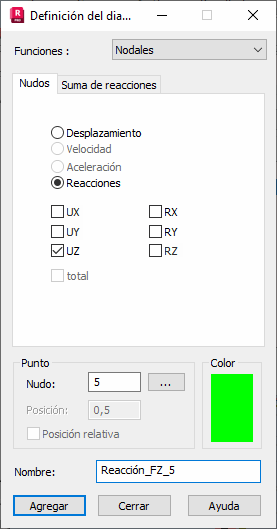

En la parte superior del cuadro de diálogo, la lista de selección Funciones permite seleccionar el tipo de diagrama que se va a definir. Al seleccionar una de las siguientes funciones, se cambia el contenido del cuadro de diálogo.
- Nodal
- Barras - vigas
- Barras - celosía, cables: también puede seleccionar una función de fuerza axil en una barra.
- Elementos superficiales (elementos de tipo pletina y lámina y elementos de estructura en deformaciones o tensiones planas, así como elementos ejesimétricos).
- Elementos volumétricos
- Incremento (tiempo)
En la parte inferior del cuadro de diálogo, puede asignar un nombre a una función definida. Robot genera automáticamente el nombre por defecto. A continuación, se indican los elementos de componentes:
(nombre_valor)_(nombre_opción)_(número_de_elemento_o_barra_o_nudo)/(posición_en barra).
Se selecciona un nudo/barra/elemento en el campo Punto. Puede introducir un número en el campo de edición.
Para un solo nudo/barra/elemento, se genera una función con un nombre por defecto o uno definido por el usuario.
Al seleccionar nudos/barras/elementos, las funciones "n" se generan con un nombre por defecto: (nombre_valor)_(nombre_opción). Una vez añadidas las funciones, en el panel Funciones disponibles del cuadro de diálogo Análisis avanzado, se muestran las funciones "n" con los siguientes nombres:
(nombre_valor)_(nombre_opción)_(número_de_elemento_o_nudo_o_barra_)/(posición_en barra).
