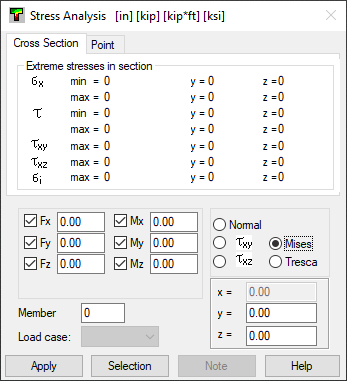

Seleccione la pestaña de Sección transversal en el cuadro de diálogo Análisis de tensiones para visualizar las tensiones extremas obtenidas en la sección transversal de la barra seleccionada.
Este cuadro de diálogo incluye los siguientes resultados de tensión extrema, calculados en la sección de barra longitudinal seleccionada:
- tensión normal σx (máxima y mínima)
- tensiones cortantes: τ xy, tτ xz
- tensión σi: valores de tensión reducida calculados según una hipótesis seleccionada (HMH, Tresca).
Cada valor de tensión se muestra con una coordenada para la que se ha calculado el valor de tensión extrema.
Nota: Si ha seleccionado una tensión normal SIGMA X para la presentación, el eje neutro se muestra en forma de línea discontinua en la sección transversal de una barra sólida.
