El cuadro de diálogo Posición respecto al perfil permite definir excentricidades automáticas para las barras de la estructura. Una excentricidad viene determinada por un desplazamiento del eje de la barra hasta la dimensión extrema de la sección. Para abrir el cuadro de diálogo, haga clic en Posición de la sección (o Distancia del eje) en el cuadro de diálogo Nueva excentricidad.
En el cuadro de diálogo, puede determinar un desplazamiento del eje longitudinal de una barra con respecto a las dimensiones transversales de la sección. Para seleccionar la posición del eje, haga clic en el botón de selección correspondiente en el dibujo de sección. Debajo del dibujo de la sección de la barra, se muestra una descripción de su posición, es decir, el desplazamiento del eje y las características de la posición de la sección que describen el valor del desplazamiento del eje en el sistema local:
- -Vpy, Vz - Desplazamiento del eje: esquina superior izquierda
- 0 , Vz - Desplazamiento del eje: parte superior central
- Vy, Vz - Desplazamiento del eje: esquina superior derecha
- -Vpy, 0 - Desplazamiento del eje: parte central a la izquierda
- 0,0 - Eje no desplazado
- Vy, 0 - Desplazamiento del eje: parte central a la derecha
- -Vpy, -Vpz - Desplazamiento del eje: esquina inferior izquierda
- 0 , -Vpz - Desplazamiento del eje: parte inferior central
- Vy, -Vpz - Desplazamiento del eje: esquina inferior derecha
Después de hacer clic en Aceptar, también se muestra una descripción del desplazamiento del eje en el cuadro de diálogo Nueva excentricidad.

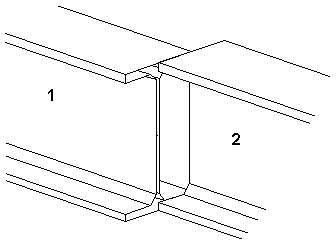

En la imagen siguiente, se muestra un ejemplo de definición de excentricidad automática y los resultados de su asignación a una barra de la estructura.
La excentricidad automática se ha asignado a la barra 2.
Una excentricidad relativa solo está disponible después de seleccionar la definición de excentricidad en el sistema de coordenadas local (la opción local). Se pueden combinar las dos definiciones de excentricidad en el sistema local. Como resultado, puede obtener una combinación del desplazamiento del eje mediante valores numéricos y relativos. Sin embargo, es imposible combinar una excentricidad relativa con una excentricidad definida en el sistema de coordenadas global. Una vez seleccionada la opción global, la posición de la sección no está disponible. La opción global solo está disponible cuando se ha seleccionado la posición del eje neutro con respecto a una sección (eje no desplazado) para una definición que aplica la opción local.
Para las estructuras 2D, no todas las posiciones de excentricidad están disponibles.

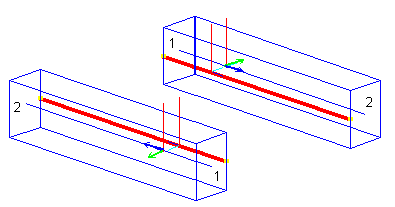

Para las estructuras 3D, las orientaciones de los ejes del sistema local dependen de la posición y la orientación de un elemento de barra. Por lo tanto, la misma excentricidad definida en un sistema local puede tener un efecto diferente en el sistema global. Este efecto se muestra en la imagen siguiente. Las dos barras paralelas presentan una orientación diferente (el inicio de la barra es 1 y su final es 2). Esta definición de barra provoca que las orientaciones de los ejes locales x e y sean opuestas. Por lo tanto, la misma excentricidad con el valor Vpy (es decir, la mitad de la anchura de la sección) en el sistema local provoca el desplazamiento de sección opuesto en el sistema global.
