Defina una barra (en el plano XZ) determinada por los siguientes nudos:
- Coordenadas iniciales (0,0,0).
- Coordenadas finales (10,0,0).

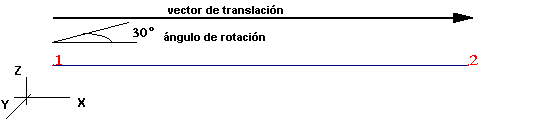

La barra se somete a una transformación múltiple (traslación y rotación; véase la imagen siguiente). En el ejemplo se utilizan los siguientes parámetros de edición:
- Vector de translación: (10,0 ,0).
- Parámetros de rotación:
- El eje de rotación pasa por el nudo 1: inicio del eje (0,0,0), final del eje (0,1,0).
- Ángulo de rotación: 30 grados.
- Número de repeticiones = 6.
Caso 1
Parámetros adicionales:
- Modo de edición: Copiar.
- Orden de operaciones: Traslación, Rotación.
- Actualizar los parámetros de la edición para la primera operación: no seleccionado.
- Actualizar los parámetros de la edición para la segunda operación: no seleccionado.

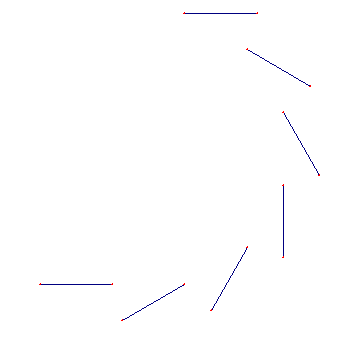

Al realizar estas operaciones, se obtienen las barras que se muestran en la imagen siguiente.
Caso 2
Parámetros adicionales:
- Modo de edición: Copiar.
- Orden de operaciones: Rotación, Traslación.
- Actualizar los parámetros de la edición para la primera operación: no seleccionado.
- Actualizar los parámetros de la edición para la segunda operación: no seleccionado.

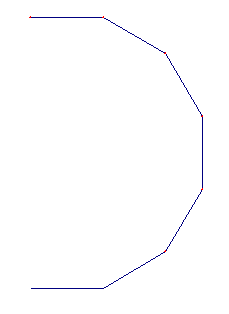

Al realizar estas operaciones, se obtienen las barras que se muestran en la imagen siguiente.
Caso 3
Parámetros adicionales:
- Modo de edición: Copiar.
- Orden de operaciones: Traslación, Rotación.
- Actualizar los parámetros de la edición para la primera operación: no seleccionado.
- Actualizar los parámetros de la edición para la segunda operación: no seleccionado.

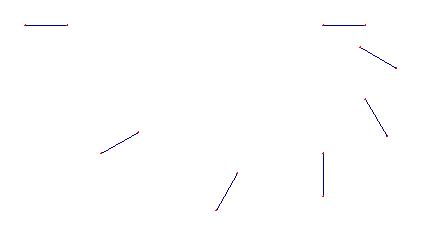

Al realizar estas operaciones, se obtienen las barras que se muestran en la imagen siguiente.

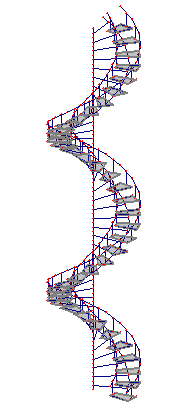

La opción de transformación múltiple permite crear de forma rápida y sencilla el siguiente modelo de escaleras:
