NTM

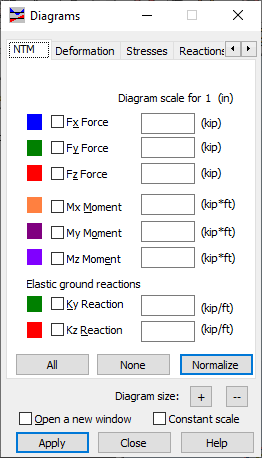

Cuando la ficha NTM está seleccionada en el cuadro de diálogo Diagramas - barras, se muestra lo siguiente:

Puede seleccionar las cantidades de los diagramas:

• Esfuerzos: FX, FY y FZ (cuando se selecciona una de estas opciones, se muestra el diagrama de esfuerzos FX, FY o FZ)
• Momentos: MX, MY y MZ (cuando se selecciona una de estas opciones, se muestra el diagrama de momentos MX, MY o MZ).
• Reacción del suelo elástico: KY y KZ - Estos resultados muestran la reacción de un suelo elástico (R = K u, donde R denota la fuerza de reacción, K es el coeficiente de reacción del suelo elástico y u es el desplazamiento) a lo largo de la longitud de la barra en el sistema local si se ha definido suelo elástico para una barra. Los colores de los diagramas KY y KZ se definen igual que FY y FZ, respectivamente.

Para cada una de estas cantidades, puede seleccionar el color y la escala adecuados.

Las opciones son las siguientes:

• Todo: muestra los diagramas de todas las cantidades.
• Nada: oculta los diagramas.
• Normalizar: muestra el diagrama de la cantidad seleccionada de tal forma que se ajusta la escala al valor máximo y mínimo de la cantidad resaltada.
