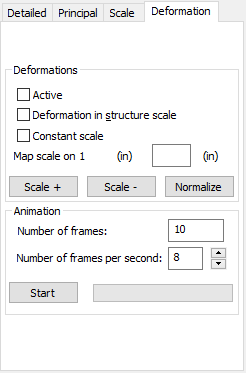

Seleccione la ficha Deformación en el cuadro de diálogo Mapas para los sólidos para ajustar las deformaciones del mapa.
Puede utilizar las siguientes opciones:
- Activar. Haga clic para presentar la deformación de la estructura dimensionada.
- Escala fija. Haga clic para seleccionar la misma escala para todos los diagramas presentados. Esto es útil cuando se comparan los resultados obtenidos para una fuerza seccional seleccionada para diferentes casos de carga. Esta opción está conectada con la opción Escala por 1 cm (in). Determina el número de centímetros (pulgadas) a los que corresponde un centímetro en un dibujo.
- Deformación en la escala de la estructura. Los valores reales de la deformación de la estructura se referirán a las dimensiones de la estructura. Se conecta con la opción Factor de escala. Especifique un factor por el que se multiplicarán los valores de la deformación de la estructura.
- Escala +. Haga clic para reducir el número de unidades por 1 cm de un diagrama de la cantidad seleccionada.
- Escala -. Haga clic para aumentar el número de unidades por 1 cm de un diagrama de la cantidad seleccionada.
- Normalizar. Haga clic para presentar los mapas de las cantidades seleccionadas de forma que la escala se ajuste al valor máximo y mínimo de la cantidad seleccionada.
- La animación de los diagramas de deformación de la estructura también puede presentarse en pantalla.
- Defina el número de fotogramas.
- Defina la velocidad de fotogramas.
- Pulse Iniciar.
Cuando se presenta la animación, aparecen los controles de transporte para recorrer la animación. La animación de las deformaciones de la estructura se puede guardar en un archivo de formato *.avi. También se puede importar y reproducir un archivo de formato *.avi que contiene una deformación de estructura creada anteriormente.
Para ver la diferencia entre la Escala por 1 y la Deformación en la escala de la estructura, hay que acercarse y alejarse de una estructura. En Escala por 1, el tamaño de la deformación permanece sin cambios. Sin embargo, para Deformación en la escala de la estructura, una deformación se ajusta a las cotas de una estructura en la pantalla.
