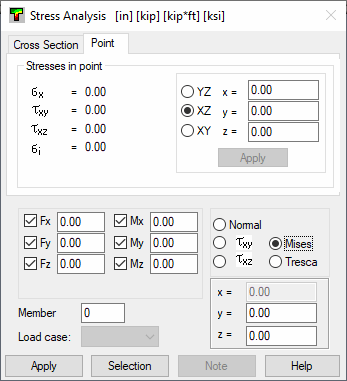

En la ficha Punto del cuadro de diálogo Análisis de tensiones, se muestran las tensiones extremas obtenidas en el punto de barra seleccionado.
En el cuadro de diálogo, se muestran las siguientes tensiones en el punto:
- Tensión normal σx (máxima y mínima).
- Tensión cortante - τ.
- Tensión σi - valores de tensión reducida calculados según una hipótesis seleccionada (HMH, Tresca).
Defina el punto. Para ello, seleccione el plano (utilice las opciones YZ, XZ o XY para seleccionar el plano YZ, XZ o XY respectivamente) y especifique las coordenadas del punto (las opciones x=, y= o z=).
También puede definir las coordenadas del punto gráficamente. Después de seleccionar Editar\Valores en los puntos, el cursor se transforma en un buscador de vistas. Haga clic en el punto de barra adecuado. Al cambiar entre ventanas (sección transversal, secciones longitudinales), cambian los parámetros de la ficha Puntos (se selecciona el plano correspondiente y se introducen las coordenadas correspondientes). Seleccione Editar\Planos de corte para definir gráficamente el plano de corte. En el cuadro de diálogo correspondiente, defina el plano de corte; los coeficientes del plano de corte se introducirán automáticamente en los campos correspondientes (valores x=, y= y z=).
